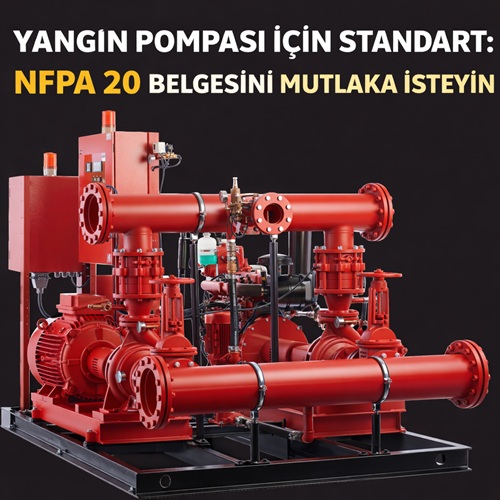

NFPA 20 Nedir?

NFPA tarafından yayımlanan NFPA 20, yangından korunma amacıyla kullanılan sabit yangın pompalarının tasarım, seçimi, montajı, test edilmesi ve işletilmesine ilişkin minimum gereklilikleri tanımlar.

NFPA 20’nin temel amacı şudur:

Yangın anında pompa hiçbir koşulda durmamalıdır.

Bu yaklaşım, standardın diğer birçok ulusal ve bölgesel düzenlemeden ayrılmasını sağlar.

NFPA 20 yalnızca pompa performansını değil;

• Pompa odası yerleşimini

• Emiş ve basma hattı tasarımını

• Kontrol panosu gerekliliklerini

• Dizel motor özelliklerini

• Haftalık ve yıllık test prosedürlerini

• Yedeklilik prensiplerini

detaylı şekilde tarif eder.

NFPA 20 Standardının Kapsamı

NFPA 20 aşağıdaki sistemleri kapsar:

• Sprinkler sistemleri

• Yangın dolapları

• Hidrant sistemleri

• Köpüklü söndürme sistemleri

• Su sis sistemleri

Bu sistemlere gerekli basınç ve debiyi sağlayan yangın pompası grupları standardın ana konusudur.

NFPA 20 Performans Kriterleri

NFPA 20 performans açısından oldukça net sınırlar koyar:

???? 100% Anma Debisi

Pompa etiket değerini sağlamalıdır.

???? 0 Debi (Churn)

Basınç, anma basıncının %140’ını geçemez.

???? 150% Debi

Basınç, anma basıncının %65’inden düşük olamaz.

Bu kriterler şunu garanti eder:

• Pompa aşırı yükte çökmez.

• Kapalı vana durumunda aşırı basınç üretmez.

• Sprinkler sistemleri eş zamanlı devreye girdiğinde performans düşmez.

NFPA 20’ye Göre Pompa Tipleri

NFPA 20 kapsamında yaygın kullanılan tipler:

✅ Yatay Bölünebilir Gövdeli (Split Case)

• Yüksek debili projeler

• Endüstriyel tesisler

• Enerji santralleri

✅ Uçtan Emişli (End Suction)

• Orta ölçekli projeler

• Kompakt sistemler

✅ Çok Kademeli

• Yüksek basınç gereksinimleri

• Yüksek katlı binalar

✅ Dikey Türbin

• Depodan veya kuyudan emiş gereken sistemler

Elektrik Motorlu Yangın Pompaları

NFPA 20’ye göre elektrik motorlu pompalar:

• Basınç düşüşünde otomatik devreye girer.

• Termik koruma içermez.

• Manuel elektrikli ve mekanik çalıştırmaya izin verir.

• Ayrı ve güvenilir enerji beslemesine sahip olmalıdır.

Neden Termik Koruma Yok?

Yangın sırasında motorun aşırı yük nedeniyle durması kabul edilemez.
Bu nedenle NFPA 20 yangın pompasının “durmamasını” önceliklendirir.

Dizel Motorlu Yangın Pompaları

Dizel pompalar elektrik kesintisine karşı zorunlu yedektir.

NFPA 20 gereklilikleri:

• Çift 12V akü

• Otomatik şarj sistemi

• 6 kez marş denemesi (15 sn marş + 15 sn bekleme)

• Minimum 30 dakika çalışma

• Aşırı hız koruması

• Yağ basıncı ve hararet alarmı

Kontrol Panosu Gereklilikleri

NFPA 20’ye göre:

• Her pompa için ayrı pano

• Kilitli pano yapısı

• Basınç anahtarı ile otomatik devreye alma

• Susturulabilir sesli, kapatılamayan ışıklı alarm

• Manuel çalıştırma imkanı

• Kuru kontak çıkışları

Premium panolarda:

• LRP (Locked Rotor Protection)

• Voltaj koruma

• İzolasyon şalteri

• Mekanik acil çalıştırma kolu

Yedeklilik Prensibi

NFPA 20 sistemlerinde:

• Tek pompa varsa aynı kapasitede yedek zorunludur.

• Birden fazla pompa varsa en az %50 yedeklilik sağlanmalıdır.

• Jokey pompa basınç stabilitesini sağlar.
