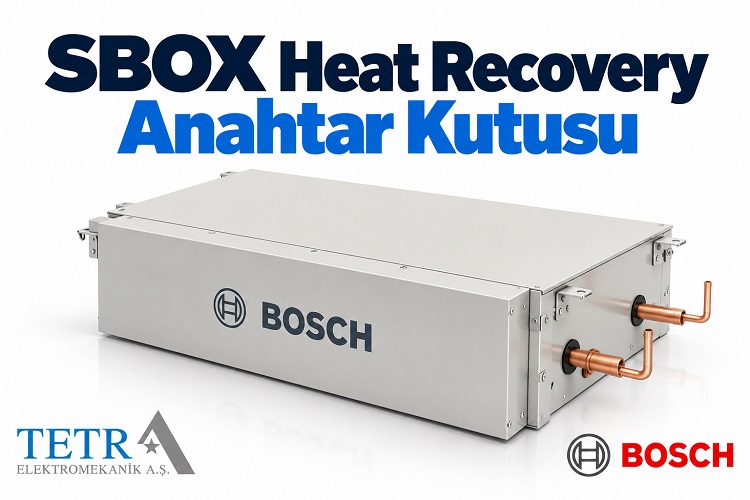

Bosch SBOX Heat Recovery Anahtar Kutusu

Isı geri kazanımlı VRF sistemlerinin en önemli avantajlarından biri aynı bina içerisinde farklı mahallerin aynı anda farklı çalışma modlarında işletilebilmesidir. Örneğin güneş alan bir ofisin soğutmaya ihtiyacı varken binanın kuzey cephesindeki başka bir mahalde ısıtma ihtiyacı oluşabilir.

Bosch Air Flux SBOX, bu çalışma mimarisinin temel bileşenlerinden biridir.

Bosch, SBOX ürünlerini 3 borulu sistem dağıtım kutuları olarak tanımlamaktadır. Air Flux Heat Recovery sistemi içerisinde dış ünite ile iç üniteler arasında konumlandırılan SBOX, soğutucu akışkanın ilgili iç ünitelere çalışma ihtiyacına uygun şekilde yönlendirilmesinde görev alır. Home Industrial

Bosch Air Flux SBOX resmî ürün sayfası

SBOX Nedir?

SBOX, İngilizce Switch Box ifadesinden gelen ve ısı geri kazanımlı VRF sistemlerinde kullanılan bir soğutucu akışkan dağıtım/anahtarlama kutusudur.

Standart 2 borulu Heat Pump VRF sisteminde bağlı iç üniteler genel olarak aynı çalışma modunda işletilir. Isı geri kazanımlı 3 borulu sistemlerde ise farklı mahallerin aynı anda ısıtılması ve soğutulması mümkündür.

Bosch'un Air Flux 6300A C sistemi de 3 borulu Heat Recovery VRF çözümü olarak tasarlanmıştır ve SBOX seçenekleri bu sistem mimarisinin önemli bir parçasını oluşturur. Home Industrial

SBOX Heat Recovery Sisteminde Ne İşe Yarar?

Heat Recovery VRF sisteminde soğutucu akışkanın yalnızca dağıtılması yeterli değildir. Farklı çalışma talebi bulunan iç üniteler için akışın doğru biçimde yönlendirilmesi gerekir.

SBOX bu noktada devreye girer.

Bosch'un resmi sistem açıklamasında tipik bir Heat Recovery sistemi; dış ünite, bir veya daha fazla SBOX, iç üniteler, bakır borulama ve bağlantı elemanlarından oluşmaktadır. Sistem, soğutulan mahallerden alınan ısıyı ısıtma ihtiyacı bulunan mahallerde değerlendirebilir. Home Industrial

Bu yapı, eş zamanlı ısıtma ve soğutmanın temelini oluşturur.

3 Borulu Heat Recovery VRF Sistemi

Bosch Air Flux 6300A C, ısı geri kazanımlı 3 borulu VRF sistemi olarak sunulmaktadır. Home Industrial

Bu mimaride dış ünite ile dağıtım sistemi arasında üç soğutucu akışkan hattı kullanılarak farklı iç ünitelerin ihtiyaçlarına göre sistemin ısıtma veya soğutma işletmesi gerçekleştirmesi sağlanır.

SBOX ise bu borulama mimarisi içerisinde çalışma modlarının iç ünite tarafında doğru şekilde dağıtılmasını sağlayan temel bileşenlerden biridir.

Aynı Anda Isıtma ve Soğutma

SBOX kullanımının en önemli sonucu eş zamanlı ısıtma ve soğutma kabiliyetidir.

Bosch, Air Flux 6300A C ile aynı sistem içerisinde eş zamanlı ısıtma ve soğutmanın gerekli olduğu farklı uygulamaların tasarlanabileceğini belirtmektedir. Tek dış ünite 50 kW'a kadar kapasite sunarken, üç dış ünitenin kombinasyonuyla sistem kapasitesi 150 kW'a kadar çıkabilmektedir. Home Industrial

Örneğin bir otelde güneş alan odalar soğutma modunda çalışırken gölgede kalan odalar ısıtma modunda çalışabilir.

SBOX, bu farklı taleplerin aynı Heat Recovery sistemi içerisinde karşılanmasına yardımcı olur.

Isı Geri Kazanımı Nasıl Gerçekleşir?

Heat Recovery sisteminin önemli avantajı, bir mahalden alınan ısının doğrudan dış ortama atılması yerine başka bir mahalin ısıtma ihtiyacında değerlendirilebilmesidir.

Bosch'un resmi VRF dokümanında sistemin, soğutulan odalardan aldığı ısıyı ısıtma ihtiyacı bulunan odalar için bir ısı kaynağı olarak etkili biçimde kullanabildiği belirtilmektedir. Home Industrial

Bu nedenle SBOX yalnızca mekanik bir boru bağlantı kutusu olarak değerlendirilmemelidir.

Isı geri kazanımlı VRF çalışma mantığının uygulanmasını sağlayan sistem bileşenlerinden biridir.

Bosch AF-SB Serisi

Bosch'un güncel ürün gamında AF-SB serisi 6 farklı SBOX modeli bulunmaktadır. Home Industrial

Ürün ailesinde farklı sayıda bağlantı çıkışına sahip seçenekler sunulmaktadır.

Bosch; 4, 6, 8, 10 ve 12 çıkışlı modellerin yanında soğutucu akışkan kaçağı algılama özelliğine sahip tek çıkışlı AF-SB 01-1 L modelini de sunmaktadır. Home Industrial

Bu ürün çeşitliliği, farklı büyüklüklerdeki VRF projelerinde uygun dağıtım mimarisinin oluşturulmasını kolaylaştırır.

AF-SB 01-1 L

AF-SB 01-1 L, Bosch SBOX ailesinin özel modellerinden biridir.

Bosch bu modelde entegre soğutucu akışkan kaçağı algılama özelliği bulunduğunu belirtmektedir. Home Industrial

Ayrıca kompakt yapısıyla dikkat çeker.

Üreticinin güncel verilerine göre en küçük SBOX modeli yalnızca 195 mm yüksekliğe ve yaklaşık 10,5 kg ağırlığa sahiptir. Home Industrial

Bu özellik özellikle asma tavan alanının sınırlı olduğu projelerde montaj açısından avantaj sağlayabilir.

AF-SB 12-1

Serinin büyük uygulamalara yönelik modeli AF-SB 12-1'dir.

Bosch, bu modelde 12 SBOX çıkışı bulunduğunu ve her çıkışa beş iç ünite bağlanmasıyla tek bir AF-SB 12-1 üzerinden 60 adede kadar iç ünitenin bağlantısının gerçekleştirilebildiğini belirtmektedir. Home Industrial

Bu yapı büyük oteller, ofis binaları ve çok sayıda iklimlendirme zonunun bulunduğu ticari projelerde önemli bir kurulum esnekliği sağlar.

Bir SBOX Çıkışına Birden Fazla İç Ünite

SBOX sisteminin avantajlarından biri her bağlantı noktasının mutlaka yalnızca tek bir iç ünite için kullanılması gerekmemesidir.

Bosch'un güncel ürün açıklamasına göre bir SBOX çıkışına 5 adede kadar iç ünite eklenebilir. Home Industrial

Böylece benzer çalışma gereksinimlerine sahip iç üniteler proje tasarımına uygun biçimde aynı SBOX çıkışı altında değerlendirilebilir.

Kesin bağlantı kombinasyonları cihaz kapasiteleri ve teknik tasarım kurallarına göre kontrol edilmelidir.

60 İç Üniteye Kadar Bağlantı

AF-SB 12-1'in 12 çıkışlı yapısı ile her çıkışta beş iç ünitenin kullanılması, toplamda 60 iç üniteye kadar bağlantı olanağı sağlar. Home Industrial

Bu sayı SBOX'ın doğrudan 60 bağımsız soğutucu akışkan bağlantı ağzına sahip olduğu anlamına gelmez.

Bağlantı, SBOX çıkışlarının altında oluşturulan iç ünite grupları üzerinden gerçekleştirilir.

Bu ayrım özellikle VRF sistem şemasının hazırlanmasında önemlidir.

28 kW'a Kadar Çıkış Birleştirme

Daha yüksek kapasite gereken uygulamalar için Bosch farklı bir esneklik daha sunmaktadır.

Üreticiye göre iki SBOX çıkışı birleştirilerek 28 kW'a kadar bağlantı kapasitesi elde edilebilir. Home Industrial

Bu özellik yüksek kapasiteli iç ünite veya iç ünite gruplarının sisteme entegrasyonunda tasarım esnekliğini artırabilir.

Uygulama mutlaka Bosch'un teknik borulama ve kapasite kombinasyon kurallarına göre gerçekleştirilmelidir.

Kompakt Montaj Yapısı

SBOX'lar çoğunlukla asma tavan veya teknik alan içerisinde konumlandırıldığından ürün yüksekliği önemli bir tasarım kriteridir.

Bosch'un güncel AF-SB ailesinde en küçük model 195 mm, diğer modeller ise yalnızca 250 mm kurulum yüksekliğine sahiptir. Home Industrial

Bu kompakt yapı, sınırlı asma tavan yüksekliğine sahip ticari projelerde avantaj sağlayabilir.

Hafif Tasarım

Montaj alanına yalnızca cihazın fiziksel boyutları değil ağırlığı da etki eder.

Bosch, en küçük SBOX modelinin yaklaşık 10,5 kg olduğunu belirtmektedir. Home Industrial

Kompakt ve hafif yapı özellikle asma tavan içerisindeki montaj ve servis işlemlerinin daha kolay planlanmasına yardımcı olabilir.

Bununla birlikte cihazın sabitleneceği yapı elemanının üretici montaj kurallarına uygun olması gerekir.

Drenaj Borusu Gerektirmeyen Tasarım

Bosch, güncel SBOX ürün açıklamasında drenaj borusuna ihtiyaç olmadığını belirtmektedir. Home Industrial

Bu özellik asma tavan içerisindeki mekanik tesisatın sadeleştirilmesine katkı sağlayabilir.

Ancak SBOX'ın montaj koşulları, izolasyon uygulaması ve çevresel şartlar her zaman üreticinin güncel montaj dokümanlarına göre uygulanmalıdır.

Soğutucu Akışkan Kaçağı Algılama

Özellikle güncel ticari iklimlendirme projelerinde soğutucu akışkan güvenliği giderek daha önemli hale gelmektedir.

Bosch, AF-SB 01-1 L modelinde entegre soğutucu akışkan kaçağı algılama fonksiyonu bulunduğunu belirtmektedir. Home Industrial

Bu özellik tüm AF-SB modellerinde standart olarak bulunduğu şeklinde yorumlanmamalıdır.

Kaçak algılama özelliği özellikle AF-SB 01-1 L modeli için belirtilmektedir.

SBOX ve Air Flux 6300A C

Bosch Türkiye'nin güncel VRF ürün gamında Heat Recovery çözümü Air Flux 6300A C dış ünite serisi üzerinden sunulmaktadır.

AF6300A C, 50 kW'a kadar tek dış ünite kapasitesine sahip 3 borulu Heat Recovery VRF sistemidir. Üç dış ünitenin kombinasyonuyla toplam kapasite 150 kW'a kadar çıkabilir. Home Industrial

Bosch ayrıca bu sistem için genişletilmiş SBOX ürün gamında 6 farklı model sunduğunu belirtmektedir. Home Industrial

SBOX ile Heat Pump Sistemi Arasındaki İlişki

SBOX'ın kullanım amacı standart 2 borulu Heat Pump sisteminden farklıdır.

Bosch Türkiye ürün gamında AF5301A C ve AF4300A serileri 2 borulu sistemler arasında yer alırken, AF6300A C 3 borulu ısı geri kazanımlı sistem olarak tanımlanmaktadır. Home Industrial

SBOX da bu 3 borulu Heat Recovery mimarisinin dağıtım bileşenidir.

Dolayısıyla SBOX seçimi yapılırken kullanılacak dış ünitenin Heat Recovery sistem mimarisiyle uyumluluğu doğrulanmalıdır.

SBOX ile İç Ünite Çalışma Modları

Heat Recovery sistemlerinde farklı SBOX çıkışlarına bağlı iç üniteler proje mimarisine göre farklı çalışma ihtiyaçlarına cevap verebilir.

Örneğin bir bölüm soğutma yaparken başka bir bölüm ısıtma yapabilir.

Bosch'un resmi sistem şeması da aynı Heat Recovery sisteminde soğutma, ısıtma ve kapalı durumdaki farklı iç ünitelerin birlikte bulunabileceğini göstermektedir. Home Industrial

Bu özellik özellikle farklı cephelerin aynı anda farklı termal yüklere sahip olduğu yapılarda önemlidir.

Otel Projelerinde SBOX

Oteller Heat Recovery VRF sistemlerinin öne çıktığı uygulamalardan biridir.

Güneş alan odalar, gölgede kalan odalar, lobi, restoran ve toplantı alanları aynı anda farklı termal ihtiyaçlara sahip olabilir.

SBOX tabanlı 3 borulu sistem sayesinde farklı zonların ısıtma ve soğutma talepleri aynı VRF altyapısı içerisinde yönetilebilir.

60 iç üniteye kadar bağlantı sağlayabilen AF-SB 12-1 gibi çözümler, çok sayıda bağımsız zonun bulunduğu projelerde esnek bir sistem tasarımına katkı sağlar. Home Industrial

Ofis Binalarında SBOX

Ofis binalarında cephe yönü termal yük üzerinde önemli etkiye sahiptir.

Güney cephesinde güneş kazancı nedeniyle soğutma ihtiyacı oluşurken kuzey cephesindeki ofislerde aynı anda ısıtma gerekebilir.

Heat Recovery sistemi bu farklı taleplerin aynı sistem içerisinde karşılanmasına olanak sağlar.

SBOX ise soğutucu akışkanın ilgili zonlara uygun şekilde dağıtılmasında görev alır.

Karma Kullanımlı Yapılar

Ofis, mağaza, restoran ve konaklama alanlarının aynı binada bulunduğu karma projelerde çalışma saatleri ve termal yükler büyük ölçüde değişebilir.

Bu tip yapılarda Heat Recovery sisteminin eş zamanlı ısıtma ve soğutma özelliği önemli avantaj sağlayabilir.

SBOX'ın farklı çıkış sayısına sahip modelleri, yapının zon yapısına uygun dağıtım sisteminin oluşturulmasını kolaylaştırır.

SBOX Yerleşimi Neden Önemlidir?

SBOX yalnızca bağlantı sayısına göre seçilmemelidir.

Asma tavan yüksekliği, servis erişimi, iç ünitelerin konumu, boru güzergâhı, kapasite dağılımı ve akustik koşullar birlikte değerlendirilmelidir.

Üretici montaj dokümanlarında SBOX'ın bakım için yeterli erişim alanına sahip uygun bir konuma monte edilmesi gerektiği belirtilmektedir. Ayrıca soğutucu akışkan akışından kaynaklanabilecek ses nedeniyle sessizlik gerektiren alanların hemen yakınına montaj yapılması uygun olmayabilir. Bosch Home Comfort

Bu nedenle otel yatak odaları gibi akustik hassasiyetin yüksek olduğu mahallerde yerleşim özellikle dikkatli planlanmalıdır.

SBOX Seçiminde Nelere Dikkat Edilmelidir?

SBOX seçiminde sistemdeki toplam iç ünite sayısı, zonların çalışma senaryoları, her çıkışa bağlanacak iç ünitelerin toplam kapasitesi, boru güzergâhları ve kullanılacak Heat Recovery dış ünitesi birlikte değerlendirilmelidir.

Ayrıca servis erişimi, asma tavan yüksekliği ve gerekiyorsa soğutucu akışkan kaçağı algılama ihtiyacı da seçim kriterleri arasındadır.

Bosch'un 1, 4, 6, 8, 10 ve 12 çıkışlı seçenekler sunması farklı büyüklükteki projeler için uygun konfigürasyon oluşturulmasına yardımcı olur. Home Industrial

Tetra Elektromekanik ile SBOX Sistem Tasarımı

Tetra Elektromekanik, Bosch Air Flux Heat Recovery projelerinde SBOX seçimini yalnızca çıkış sayısına göre değil, VRF sisteminin tamamına göre değerlendirir.

Dış ünite kapasitesi, iç ünite adetleri, iç ünite kapasiteleri, aynı çalışma modunda bulunacak zonlar, SBOX çıkış dağılımı, soğutucu akışkan borulaması ve servis erişimi birlikte ele alınarak uygun sistem şeması oluşturulabilir.

Bu yaklaşım özellikle çok sayıda iç ünitenin bulunduğu otel, ofis ve karma kullanımlı projelerde doğru SBOX dağılımının oluşturulması açısından önemlidir.

Sonuç

Bosch Air Flux SBOX Heat Recovery Anahtar Kutusu, 3 borulu Air Flux ısı geri kazanımlı VRF sisteminin temel dağıtım bileşenlerinden biridir. Sistem, farklı mahallerde eş zamanlı ısıtma ve soğutma yapılmasını desteklerken soğutulan alanlardan alınan ısının ısıtma ihtiyacı bulunan alanlarda değerlendirilmesine olanak verir. Home Industrial

Bosch'un güncel AF-SB ürün ailesinde 6 farklı model bulunur. En küçük model 195 mm yüksekliğe sahipken diğer modeller 250 mm kurulum yüksekliğindedir. Her çıkışa 5 adede kadar iç ünite bağlanabilir ve 12 çıkışlı AF-SB 12-1 ile 60 iç üniteye kadar bağlantı gerçekleştirilebilir. İki çıkış birleştirilerek 28 kW'a kadar kapasite elde edilebilir. Home Industrial

Tetra & Tetramech

Tetra Elektromekanik ve Gürcistan yapılanması Tetramech, Bosch Heat Recovery VRF projelerinde dış ünite, SBOX, iç ünite ve kontrol sistemlerini proje ihtiyaçlarına göre bütünleşik olarak değerlendirebilir.

SBOX sayısı ve modeli; zon yapısı, iç ünite kapasitesi, eş zamanlı ısıtma-soğutma ihtiyacı, borulama ve servis koşulları dikkate alınarak belirlenebilir.

Sıkça Sorulan Sorular

Bosch SBOX nedir?

SBOX, Bosch Air Flux 3 borulu Heat Recovery VRF sistemlerinde kullanılan soğutucu akışkan dağıtım/anahtarlama kutusudur. Heat Recovery sisteminin dış ünite ve iç üniteler arasındaki temel bileşenlerinden biridir. Home Industrial

SBOX neden kullanılır?

Farklı iç ünite veya zonların Heat Recovery sistemi içerisinde ısıtma ve soğutma ihtiyaçlarının yönetilebilmesi için soğutucu akışkan dağıtımında kullanılır.

Bosch SBOX kaç farklı modelden oluşur?

Bosch'un güncel AF-SB ailesinde 6 farklı SBOX modeli bulunmaktadır. Home Industrial

Kaç çıkışlı SBOX seçenekleri vardır?

Bosch; kaçak algılamalı tek çıkışlı modelin yanında 4, 6, 8, 10 ve 12 çıkışlı SBOX seçenekleri sunmaktadır. Home Industrial

Bir SBOX'a kaç iç ünite bağlanabilir?

Bosch, bir SBOX çıkışına 5 adede kadar iç ünite bağlanabileceğini; 12 çıkışlı AF-SB 12-1 modelinde toplam bağlantı sayısının 60 iç üniteye kadar ulaşabileceğini belirtmektedir. Home Industrial

SBOX'ın yüksekliği ne kadardır?

En küçük model 195 mm, diğer AF-SB modelleri ise 250 mm kurulum yüksekliğine sahiptir. Home Industrial

SBOX'ta soğutucu akışkan kaçak algılama bulunuyor mu?

AF-SB 01-1 L modelinde entegre soğutucu akışkan kaçağı algılama özelliği bulunmaktadır. Bu özellik tüm modeller için standart olarak belirtilmemektedir. Home Industrial

İki SBOX çıkışı birleştirilebilir mi?

Evet. Bosch, iki SBOX çıkışının birleştirilmesiyle 28 kW'a kadar bağlantı kapasitesi elde edilebildiğini belirtmektedir. Home Industrial

SBOX hangi Bosch dış üniteyle kullanılır?

Türkiye'deki güncel Bosch Air Flux ürün gamında SBOX, Air Flux 6300A C 3 borulu Heat Recovery VRF sistemi için sunulan temel bileşenlerden biridir. Home Industrial

SBOX ile aynı anda ısıtma ve soğutma yapılabilir mi?

SBOX, Heat Recovery sisteminin farklı iç ünitelerde eş zamanlı ısıtma ve soğutma yapabilmesini sağlayan sistem mimarisinin bir parçasıdır. Bosch AF6300A C bu amaçla 3 borulu Heat Recovery sistemi olarak sunulmaktadır. Home Industrial

SBOX Heat Pump VRF sisteminde gerekli midir?

SBOX, Bosch'un 3 borulu Heat Recovery sistem mimarisinin bileşenidir. Standart 2 borulu Heat Pump sistemleri farklı bir soğutucu akışkan dağıtım yapısına sahiptir. Home Industrial

SBOX montajında nelere dikkat edilmelidir?

Servis erişimi, boru güzergâhı, cihazın sağlam şekilde sabitlenmesi ve akustik koşullar dikkate alınmalıdır. Üretici, soğutucu akışkan sesi nedeniyle özellikle sessiz alanların yakınına montaj konusunda dikkat edilmesini belirtmektedir.
