Grundfos MAGNA1 25-80 Sirkülasyon Pompası

Modern mekanik tesisatlarda sirkülasyon pompaları, sistemin hidrolik performansını ve enerji tüketimini doğrudan etkileyen temel ekipmanlardan biridir. Isıtma veya soğutma kaynağında üretilen enerjinin terminal cihazlara taşınabilmesi için tesisat suyunun doğru debide dolaştırılması gerekir.

Grundfos MAGNA1 25-80, bu amaçla geliştirilen MAGNA1 elektronik kontrollü sirkülasyon pompası ailesinin DN25 bağlantı sınıfındaki modellerinden biridir.

Model özellikle aynı bağlantı sınıfındaki MAGNA1 25-40 ve MAGNA1 25-60'a kıyasla daha yüksek hidrolik direnç bulunan sistemlerde değerlendirilebilir.

Ancak pompanın daha yüksek performans sınıfında bulunması, her DN25 tesisatta MAGNA1 25-80 kullanılması gerektiği anlamına gelmez. Doğru seçim her zaman sistemin gerçek debi ve basma yüksekliği değerlerine göre yapılmalıdır.

Grundfos MAGNA1 25-80 Nedir?

MAGNA1 25-80, kapalı devre ısıtma ve soğutma sistemlerinde tesisat suyunun dolaştırılması için kullanılan elektronik kontrollü sirkülasyon pompasıdır.

MAGNA1 ailesi geleneksel sabit hızlı sirkülasyon pompalarına kıyasla modern HVAC sistemlerinin değişken çalışma koşullarına daha uygun bir pompalama yaklaşımı sunar.

Özellikle termostatik radyatör vanaları, iki yollu motorlu vanalar ve zon kontrol sistemleri nedeniyle debinin sürekli değiştiği tesisatlarda elektronik kontrollü pompa kullanılması önemli avantaj sağlayabilir.

MAGNA1 25-80 Model Kodu Ne Anlama Gelir?

Model kodundaki 25, pompanın DN25 bağlantı sınıfını ifade eder.

80 ise pompanın hidrolik performans sınıfını belirtir ve yaklaşık 8 metre sınıfındaki maksimum basma yüksekliği karakteristiğini temsil eder.

Ancak maksimum basma yüksekliği ile tesisatın gerçek çalışma noktası birbirine karıştırılmamalıdır.

Bir pompanın seçiminde iki temel değer birlikte değerlendirilir:

Debi (m³/h) ve basma yüksekliği (mSS).

Pompanın gerçek performansı, bu iki değerin performans eğrisi üzerindeki kesişimine göre değerlendirilmelidir.

Grundfos MAGNA1 25-80 Teknik Özellikleri

MAGNA1 25-80'ın temel ürün yapısı şu şekilde özetlenebilir:

Kesin debi, elektrik tüketimi, çalışma eğrileri, basınç sınıfı ve ürün numarası kullanılacak MAGNA1 25-80 varyantına göre Grundfos güncel teknik dokümanından doğrulanmalıdır.

Elektronik Kontrollü Sirkülasyon Pompası Neden Önemlidir?

Bir binanın ısıtma veya soğutma ihtiyacı gün boyunca sabit değildir.

Örneğin sabah saatlerinde yüksek kapasite gerekebilirken öğleden sonra güneş kazançları nedeniyle bazı bölgelerde ısıtma ihtiyacı azalabilir.

Benzer şekilde fan coil sistemlerinde kullanılmayan mahallerin kontrol vanaları kapanabilir.

Bu durumda tesisatın toplam debi ihtiyacı azalır.

Sabit hızlı bir pompanın sürekli aynı çalışma koşulunda çalışması gereksiz pompalama enerjisine neden olabilir.

Elektronik kontrollü MAGNA1 ailesi ise sistemin değişken işletme koşullarına daha uygun bir çalışma yaklaşımı sunar.

Isıtma Sistemlerinde MAGNA1 25-80

MAGNA1 25-80'ın önemli kullanım alanlarından biri merkezi sıcak sulu ısıtma sistemleridir.

Kazan veya ısı pompasında hazırlanan sıcak su, pompa yardımıyla radyatörlere, fan coillere veya diğer terminal cihazlara gönderilir.

Pompanın bu sistemde iki temel görevi vardır:

Gerekli su debisini sağlamak ve tesisattaki toplam hidrolik direnci karşılamak.

MAGNA1 25-80, bu değerlerin kendi performans aralığı içerisinde bulunduğu sistemlerde değerlendirilebilir.

Radyatörlü Isıtma Sistemleri

Radyatör sistemlerinde termostatik vanaların kullanılması debiyi sürekli değiştirebilir.

Bir odanın sıcaklığı ayarlanan seviyeye ulaştığında termostatik vana kapanmaya başlar ve ilgili radyatörden geçen su miktarı azalır.

Birden fazla vananın kapanması toplam tesisat debisini değiştirir.

Bu nedenle elektronik kontrollü sirkülasyon pompaları radyatörlü sistemlerde önemli avantaj sağlayabilir.

MAGNA1 25-80'ın kullanılıp kullanılmayacağı ise toplam sistem debisi ve kritik devrenin basınç kaybı hesaplandıktan sonra belirlenmelidir.

Yerden Isıtma Sistemlerinde MAGNA1 25-80

Yerden ısıtma tesisatları çok sayıda boru devresinden oluşabilir.

Her devrenin uzunluğu, boru çapı, kollektör yapısı ve kontrol vanaları farklı hidrolik dirençler oluşturur.

Büyük kollektör gruplarında veya daha yüksek basınç kaybına sahip sistemlerde MAGNA1 25-80 değerlendirilebilir.

Ancak küçük bir yerden ısıtma sisteminde 25-80 gereğinden büyük kalabilir.

Bu nedenle ürün yalnızca sistemin hesaplanan çalışma noktası uygunsa tercih edilmelidir.

Kazan Sistemlerinde MAGNA1 25-80

Merkezi kazan sistemlerinde primer, sekonder veya dağıtım devrelerinde farklı pompalar kullanılabilir.

MAGNA1 25-80, sistemin tasarımına bağlı olarak uygun devrelerde kullanılabilir.

Özellikle eski üç hızlı sirkülasyon pompalarının yenilenmesi gereken tesislerde MAGNA1 ailesi elektronik kontrollü alternatif sunar.

Ancak eski pompanın yalnızca bağlantı çapına bakılarak MAGNA1 25-80 ile değiştirilmesi doğru değildir.

Eski pompanın gerçek çalışma noktası mutlaka kontrol edilmelidir.

Isı Pompası Sistemlerinde MAGNA1 25-80

Isı pompalarında su tarafındaki doğru debi sistem performansı açısından kritik öneme sahiptir.

Isı pompasının ihtiyaç duyduğu minimum debinin altına düşülmesi sistem performansını olumsuz etkileyebilir.

Buna karşılık gereğinden yüksek debi de gereksiz pompalama enerjisi ve tesisat gürültüsü oluşturabilir.

MAGNA1 25-80, ısı pompası üreticisinin belirttiği debi gereksinimini ve tesisatın toplam basınç kaybını karşılaması durumunda bu uygulamalarda değerlendirilebilir.

Fan Coil Sistemlerinde MAGNA1 25-80

Fan coil tesisatları elektronik kontrollü sirkülasyon pompalarının önemli kullanım alanlarından biridir.

Özellikle iki yollu motorlu vanaların bulunduğu sistemlerde fan coiller devreden çıktıkça toplam tesisat debisi azalır.

Örneğin bir otel veya ofis binasında tüm fan coillerin aynı anda maksimum kapasitede çalışması çoğu zaman gerekli değildir.

Elektronik kontrollü pompa, bu değişken sistem davranışına daha uygun çalışma sağlayabilir.

MAGNA1 25-80'ın daha yüksek basma yüksekliği sınıfı, uzun boru hatları veya daha yüksek hidrolik direnç bulunan uygun fan coil sistemlerinde avantaj sağlayabilir.

Soğutma ve Chiller Sistemlerinde Kullanımı

MAGNA1 ailesi uygun çalışma koşullarında soğutma tesisatlarında da kullanılabilir.

Chiller tarafından üretilen soğuk suyun fan coil veya klima santrali serpantinlerine taşınması için sirkülasyon gerekir.

Pompa seçiminde soğutma yüküne göre gerekli debi hesaplanmalı, ardından boru tesisatı ve ekipmanların toplam basınç kaybı belirlenmelidir.

MAGNA1 25-80'ın performans eğrisi bu çalışma noktasını uygun bölgede karşılıyorsa ürün kullanılabilir.

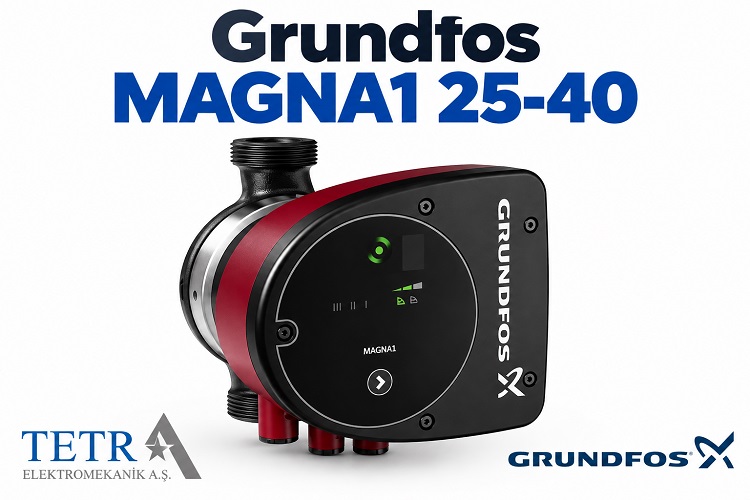

MAGNA1 25-40, 25-60 ve 25-80 Arasındaki Fark

Grundfos MAGNA1 ailesinin önemli avantajlarından biri aynı DN25 bağlantı sınıfında farklı hidrolik performans seçeneklerinin bulunmasıdır.

Bu üç pompa arasındaki seçim “en büyük modeli almak” mantığıyla yapılmamalıdır.

MAGNA1 25-40 sistem ihtiyacını karşılıyorsa 25-80 kullanılması gerekli olmayabilir.

Buna karşılık tesisatın basınç kaybı yükseldikçe 25-60 veya 25-80 gibi daha yüksek hidrolik performansa sahip modellerin değerlendirilmesi gerekebilir.

MAGNA1 25-80 ile 25-100 Arasındaki Fark

MAGNA1 25-100 da DN25 sınıfındaki daha yüksek basma yüksekliği seçeneklerinden biridir.

25-80'in çalışma eğrisinin yetersiz kaldığı daha yüksek dirençli sistemlerde 25-100 değerlendirilebilir.

Ancak yine aynı seçim prensibi geçerlidir:

En yüksek kapasiteli pompa değil, çalışma noktasına en uygun pompa seçilmelidir.

Gereğinden büyük pompa kullanılması enerji tüketiminin artmasına, vanalarda yüksek diferansiyel basınca ve tesisat gürültüsüne neden olabilir.

180 mm Montaj Uzunluğunun Önemi

Standart MAGNA1 25-80 versiyonlarında 180 mm montaj uzunluğu önemli bir fiziksel seçim kriteridir.

Özellikle mevcut pompa değişimlerinde bu ölçü mutlaka kontrol edilmelidir.

Eski pompa da 180 mm bağlantı mesafesine sahipse mekanik uyumluluk açısından avantaj sağlanabilir.

Ancak yalnızca montaj uzunluğunun aynı olması yeterli değildir.

Pompanın;

bağlantı ölçüsü, debisi, basma yüksekliği, elektrik özellikleri ve kontrol ihtiyacı da kontrol edilmelidir.

Debi Nasıl Hesaplanır?

Isıtma ve soğutma sistemlerinde gerekli debi taşınması gereken termal enerji miktarıyla ilişkilidir.

Sistemin kapasitesi arttıkça ihtiyaç duyulan su debisi de genellikle artar.

Aynı zamanda gidiş-dönüş sıcaklık farkı da debiyi doğrudan etkiler.

Bu nedenle yalnızca bina büyüklüğüne veya boru çapına bakılarak pompa seçimi yapılmamalıdır.

Proje tasarım yükü ve sıcaklık rejimi üzerinden gerekli debi hesaplanmalıdır.

Basma Yüksekliği Nasıl Belirlenir?

Kapalı devre sirkülasyon sistemlerinde sık yapılan hatalardan biri bina yüksekliği ile pompa basma yüksekliğinin doğrudan ilişkilendirilmesidir.

Örneğin bina 20 metre yüksekliğinde diye sirkülasyon pompasının mutlaka 20 mSS basması gerekmez.

Kapalı devre sistemlerde pompa esas olarak devrenin dinamik basınç kayıplarını karşılar.

Boru sürtünme kayıpları, dirsekler, vanalar, filtreler, balans vanaları, eşanjörler, serpantinler ve diğer ekipmanlar hesaba katılır.

En kritik devrenin toplam basınç kaybı pompa seçiminde esas alınır.

MAGNA1 25-80 Neden Gereğinden Büyük Seçilmemeli?

Pompa seçiminde “biraz büyük olsun” yaklaşımı mekanik tesisat açısından doğru değildir.

Gereğinden büyük bir pompa sistemde aşırı debi oluşturabilir.

Bu durum vanalarda ses, yüksek diferansiyel basınç, gereksiz elektrik tüketimi ve hidrolik balans problemleri oluşturabilir.

Bu nedenle MAGNA1 25-80, yalnızca sistemin gerçekten bu hidrolik performans sınıfına ihtiyacı varsa seçilmelidir.

Enerji Verimliliği Açısından MAGNA1

Sirkülasyon pompaları birçok binada yıl boyunca uzun süre çalışır.

Bu nedenle pompanın enerji tüketimi toplam HVAC işletme maliyetinin bir parçasıdır.

Elektronik kontrollü pompaların önemli avantajlarından biri, sistemin sürekli maksimum yükte olmadığı gerçeğine daha uygun işletme sağlayabilmesidir.

Doğru seçilmiş bir MAGNA1 pompası, özellikle değişken debili sistemlerde pompalama enerjisinin kontrol altında tutulmasına yardımcı olabilir.

Eski Sirkülasyon Pompasının Değiştirilmesi

MAGNA1 25-80 mevcut bir sirkülasyon pompasının yenilenmesi amacıyla da değerlendirilebilir.

Ancak değişim yapılmadan önce mevcut sistem analiz edilmelidir.

Eski pompanın model etiketi, çalışma kademesi, bağlantı çapı, montaj uzunluğu ve mümkünse gerçek çalışma noktası belirlenmelidir.

Daha sonra yeni MAGNA1 modelinin performans eğrisiyle karşılaştırma yapılmalıdır.

Bu yöntem, yalnızca fiziksel olarak tesisata uyan değil, hidrolik olarak da doğru pompanın seçilmesini sağlar.

MAGNA1 25-80 Montajında Nelere Dikkat Edilmeli?

Montaj Grundfos'un güncel kurulum ve işletme talimatlarına uygun gerçekleştirilmelidir.

Pompanın akış yönü kontrol edilmeli, boru tesisatından pompa gövdesine aşırı mekanik yük aktarılmamalı ve elektrik bağlantıları doğru yapılmalıdır.

Sistem devreye alınmadan önce tesisatın temizlenmesi önemlidir.

Kaynak çapakları ve tesisat içerisindeki yabancı maddeler pompa ve kontrol ekipmanları açısından problem oluşturabilir.

Tesisat Havası ve Pompa Performansı

Sistem içerisinde hava bulunması sirkülasyon problemlerine neden olabilir.

Hava cepleri debiyi azaltabilir, gürültü oluşturabilir ve terminal cihazların performansını düşürebilir.

Bu nedenle tesisat doldurulduktan sonra sistemin uygun şekilde havası alınmalıdır.

Özellikle ilk devreye alma ve bakım sonrasında bu işlem önemlidir.

MAGNA1 25-80 Nerelerde Kullanılabilir?

Çalışma noktası uygun olduğu sürece MAGNA1 25-80 farklı mekanik tesisatlarda değerlendirilebilir.

Başlıca kullanım alanları arasında merkezi ısıtma sistemleri, radyatör tesisatları, yerden ısıtma, fan coil sistemleri, kazan devreleri, ısı pompası sistemleri, soğutma tesisatları, ticari binalar, oteller, ofisler, okullar ve benzeri hidronik HVAC uygulamaları yer alır.

Ancak her uygulamada ürün uygunluğu ayrı hesaplanmalıdır.

Grundfos MAGNA1 25-80 Seçerken Dikkat Edilecekler

Pompa seçiminde aşağıdaki değerlerin birlikte değerlendirilmesi gerekir:

• Tasarım debisi
• Toplam basınç kaybı
• Akışkan sıcaklığı ve özellikleri
• DN25 bağlantı uygunluğu
• Montaj uzunluğu
• Sistem basıncı
• Isıtma veya soğutma çalışma koşulları
• Kontrol vanalarının tipi
• Sistem kontrol senaryosu
• Elektrik bağlantısı ve ürün varyantı

Bu bilgiler belirlendikten sonra MAGNA1 25-80 performans eğrisi üzerinden gerçek çalışma noktası kontrol edilmelidir.

Tetra Elektromekanik ile Grundfos MAGNA1 25-80 Seçimi

Tetra Elektromekanik, Grundfos sirkülasyon pompası seçimlerinde yalnızca ürün koduna veya boru çapına göre değil, sistemin gerçek hidrolik ihtiyaçlarına göre değerlendirme yapılmasını esas alır.

MAGNA1 25-80 seçimi yapılırken debi (m³/h) ve basma yüksekliği (mSS) başta olmak üzere tesisatın çalışma koşulları birlikte incelenmelidir.

Özellikle MAGNA1 25-40, 25-60 ve 25-80 arasında seçim yapılırken performans eğrilerinin karşılaştırılması önemlidir.

Böylece gereğinden büyük veya küçük pompa seçiminin önüne geçilerek daha dengeli ve enerji verimli bir sistem oluşturulabilir.

Sonuç

Grundfos MAGNA1 25-80 Sirkülasyon Pompası, ısıtma, soğutma ve kapalı devre hidronik sistemlerde kullanılabilen elektronik kontrollü bir sirkülasyon pompasıdır.

DN25 bağlantı sınıfında bulunan model, aynı bağlantı grubundaki MAGNA1 25-40 ve MAGNA1 25-60'a kıyasla daha yüksek basma yüksekliği ihtiyacının bulunduğu uygulamalarda değerlendirilebilir.

Radyatör, yerden ısıtma, fan coil, kazan, chiller ve ısı pompası sistemlerinde kullanılabilmesi ürünün geniş bir uygulama alanına sahip olmasını sağlar.

Bununla birlikte pompa seçimindeki temel kural değişmez:

MAGNA1 25-80, ancak tesisatın hesaplanan debi ve basma yüksekliği değerleri pompanın uygun çalışma bölgesine denk geliyorsa tercih edilmelidir.

Tetra Elektromekanik & Tetramech

Tetra Elektromekanik ve Gürcistan yapılanması Tetramech, mekanik tesisat projelerinde sirkülasyon pompalarının doğru hidrolik çalışma noktasına göre değerlendirilmesini önemser.

Grundfos MAGNA1 ürün ailesindeki farklı model seçenekleri; ısıtma, soğutma, fan coil, kazan ve ısı pompası sistemlerinde farklı debi ve basma yüksekliği ihtiyaçlarına uygun çözümlerin oluşturulmasına olanak sağlar.

Yeni projelerde olduğu kadar mevcut pompa değişimlerinde de bağlantı ölçüsü, montaj uzunluğu ve hidrolik performansın birlikte değerlendirilmesi sistemin güvenilir ve verimli çalışması açısından önemlidir.

Sıkça Sorulan Sorular

Grundfos MAGNA1 25-80 nedir?

Isıtma, soğutma ve uygun kapalı devre hidronik sistemlerde kullanılan elektronik kontrollü bir Grundfos sirkülasyon pompasıdır.

MAGNA1 25-80 bağlantısı nedir?

Model DN25 bağlantı sınıfında yer alır.

MAGNA1 25-80 kaç metre basar?

25-80 model kodu yaklaşık 8 metre basma yüksekliği sınıfını ifade eder. Gerçek debi ve basma yüksekliği ilişkisi pompanın performans eğrisi üzerinden değerlendirilmelidir.

MAGNA1 25-80 montaj uzunluğu nedir?

Standart dişli bağlantılı modelde montaj uzunluğu 180 mm sınıfındadır. Kesin ürün varyantı sipariş öncesinde kontrol edilmelidir.

MAGNA1 25-60 ile 25-80 arasındaki fark nedir?

Her ikisi de DN25 sınıfında bulunur. MAGNA1 25-80 daha yüksek basma yüksekliği ihtiyacının bulunduğu sistemlere yönelik bir performans seçeneğidir.

MAGNA1 25-80 fan coil sisteminde kullanılabilir mi?

Evet. Gerekli debi ve basma yüksekliğini uygun çalışma bölgesinde karşılaması halinde fan coil sistemlerinde kullanılabilir.

MAGNA1 25-80 yerden ısıtmada kullanılabilir mi?

Evet, ancak kollektör ve devrelerin toplam hidrolik hesabı yapılmalıdır. Küçük sistemlerde 25-80 gereğinden büyük olabilir.

MAGNA1 25-80 ısı pompasında kullanılabilir mi?

Isı pompasının gerekli su debisi ile tesisatın basınç kaybı pompanın çalışma aralığına uygunsa değerlendirilebilir.

MAGNA1 25-80 seçimi nasıl yapılır?

Öncelikle sistemin m³/h cinsinden debisi ve mSS cinsinden basma yüksekliği hesaplanır. Bu çalışma noktası pompanın performans eğrisi üzerinde kontrol edilerek seçim yapılır.
