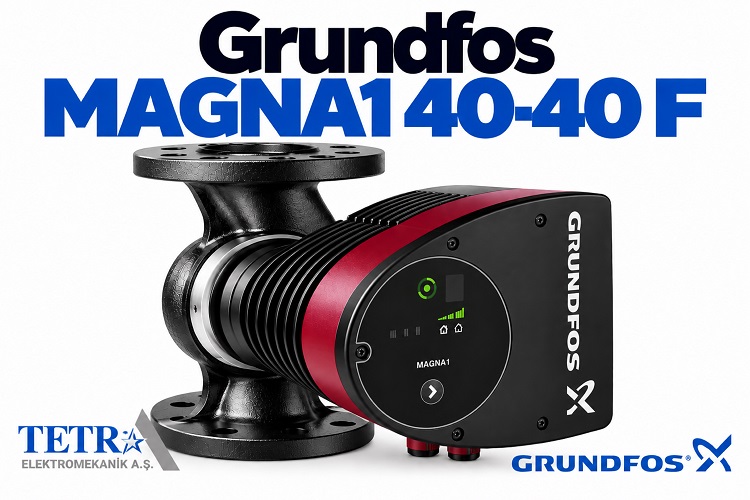

Grundfos MAGNA1 40-40 F Sirkülasyon Pompası

Mekanik tesisatlarda sirkülasyon pompasının doğru seçilmesi, sistemin enerji verimliliği ve hidrolik performansı açısından kritik öneme sahiptir. Pompanın yalnızca boru çapına göre seçilmesi yeterli değildir. Sistemin ihtiyaç duyduğu debi, kritik devrenin basınç kaybı, bağlantı şekli ve çalışma karakteristiği birlikte değerlendirilmelidir.

Grundfos MAGNA1 40-40 F, MAGNA1 elektronik kontrollü sirkülasyon pompası ailesinin DN40 flanş bağlantılı modellerinden biridir.

Model yaklaşık 4 metre basma yüksekliği sınıfında konumlanır. Bu özelliğiyle özellikle nispeten düşük hidrolik dirence sahip fakat DN40 bağlantı ve daha yüksek debi kapasitesinin gerekli olduğu sistemlerde değerlendirilebilir.

MAGNA1 40-40 F'nin doğru kullanım alanını anlamak için yalnızca “40-40” koduna değil, pompanın gerçek performans eğrisine ve tesisatın hesaplanan çalışma noktasına bakılması gerekir.

Grundfos MAGNA1 40-40 F Nedir?

Grundfos MAGNA1 40-40 F, ısıtma ve soğutma sistemlerinde su sirkülasyonunu sağlamak amacıyla kullanılan elektronik kontrollü bir sirkülasyon pompasıdır.

MAGNA1 ailesi, değişken sistem ihtiyaçlarına uyum sağlayabilecek kontrol seçenekleri sunan yüksek verimli sirkülasyon pompalarından oluşur.

Özellikle modern HVAC sistemlerinde yükler gün boyunca sürekli değişir.

Fan coil vanalarının kapanması, termostatik radyatör vanalarının kısılması veya farklı zonların devreden çıkması toplam sistem debisinin değişmesine neden olur.

Elektronik kontrollü bir pompa kullanılması, bu değişken çalışma şartlarının daha verimli şekilde yönetilmesine yardımcı olur.

MAGNA1 40-40 F Model Kodu Ne Anlama Gelir?

Model kodu pompanın temel mekanik ve hidrolik sınıfı hakkında bilgi verir.

40: DN40 nominal bağlantı sınıfını ifade eder.

40: yaklaşık 4 metre basma yüksekliği sınıfını ifade eder.

F: flanş bağlantılı pompa versiyonunu belirtir.

Dolayısıyla MAGNA1 40-40 F, genel olarak DN40 flanş bağlantılı, yaklaşık 4 m basma yüksekliği sınıfındaki MAGNA1 pompa olarak tanımlanabilir.

Ancak model kodundaki 4 metre değeri pompanın her debide sabit 4 mSS sağlayacağı anlamına gelmez. Gerçek basma yüksekliği debiye bağlı olarak performans eğrisi üzerinde değişir.

Grundfos MAGNA1 40-40 F Temel Teknik Özellikleri

Ürünün kesin ürün numarası, montaj uzunluğu, flanş standardı, elektriksel değerleri, maksimum çalışma basıncı ve ayrıntılı hidrolik performansı kullanılacak MAGNA1 40-40 F varyantına ait güncel Grundfos teknik verileri üzerinden doğrulanmalıdır.

DN40 Flanş Bağlantısının Önemi

MAGNA1 40-40 F'nin önemli özelliklerinden biri DN40 flanş bağlantısına sahip olmasıdır.

DN40 sınıfı özellikle merkezi mekanik tesisatlarda daha yüksek su debilerinin taşındığı ana veya tali hidronik devrelerde karşımıza çıkabilir.

Flanşlı bağlantı ise ticari mekanik tesisatlarda yaygın kullanılan sağlam bir bağlantı yöntemidir.

Pompa değişiminde yalnızca “DN40” ifadesinin eşleşmesi yeterli değildir.

Flanş standardı, basınç sınıfı, cıvata düzeni ve pompanın montaj uzunluğu da kontrol edilmelidir.

MAGNA1 40-40 F'nin Hidrolik Karakteristiği

MAGNA1 40-40 F'nin yaklaşık 4 metre basma yüksekliği sınıfında bulunması, modelin temel kullanım karakteristiğini belirler.

Bu pompa özellikle daha yüksek debinin gerekli olduğu fakat sistem basınç kaybının çok yüksek olmadığı tesisatlarda değerlendirilebilir.

Örneğin geniş çaplı ve hidrolik açıdan doğru tasarlanmış bir dağıtım sisteminde yüksek debi bulunmasına rağmen toplam basınç kaybı nispeten düşük olabilir.

Bu tür uygulamalarda DN40 bağlantılı ve 4 metre sınıfındaki bir pompa uygun çalışma noktası sağlayabilir.

MAGNA1 32-40 F ile 40-40 F Arasındaki Fark

MAGNA1 32-40 F ve MAGNA1 40-40 F isimleri birbirine benzese de bağlantı sınıfları farklıdır.

Her iki pompanın da yaklaşık 4 metre basma yüksekliği sınıfında bulunması performanslarının tamamen aynı olduğu anlamına gelmez.

Pompa performans eğrileri ve debi kapasiteleri ayrı ayrı değerlendirilmelidir.

DN32 mi DN40 mı?

Pompa seçiminde en sık yapılan hatalardan biri mevcut boru çapına bakarak pompa bağlantı çapını doğrudan belirlemektir.

DN32 ve DN40 seçimi yalnızca fiziksel bağlantı meselesi değildir.

Sistemin tasarım debisi, boru hızları, basınç kayıpları ve pompanın performans eğrisi birlikte incelenmelidir.

MAGNA1 40-40 F özellikle DN40 flanşlı mekanik tesisat altyapısına sahip projelerde değerlendirilir.

Ancak borunun DN40 olması tek başına bu modelin doğru seçim olduğunu göstermez.

MAGNA1 40-40 F ile 40-60 F Arasındaki Temel Seçim Mantığı

Aynı DN40 flanşlı ürün grubunda farklı basma yüksekliği sınıfları bulunabilir.

MAGNA1 40-40 F yaklaşık 4 metre sınıfında değerlendirilirken, 40-60 F daha yüksek basma yüksekliği ihtiyacının bulunduğu sistemlere yöneliktir.

Bu nedenle sistemin çalışma noktası 40-40 F tarafından karşılanabiliyorsa daha yüksek basma sınıfına geçilmesi gerekli değildir.

Tesisatın basınç kaybı daha yüksekse bir üst hidrolik sınıf değerlendirilmelidir.

Burada belirleyici kriter her zaman debi + basma yüksekliği ikilisidir.

Merkezi Isıtma Sistemlerinde MAGNA1 40-40 F

Merkezi ısıtma sistemlerinde sıcak suyun kazan veya ısı pompasından terminal cihazlara taşınması gerekir.

Sirkülasyon pompası bu su dolaşımını sağlar.

DN40 dağıtım hattına sahip ve nispeten düşük basınç kaybıyla çalışan sistemlerde MAGNA1 40-40 F uygun çalışma noktası sağlandığında kullanılabilir.

Pompa seçiminde kazan kapasitesi tek başına yeterli değildir.

Sistemin tasarım debisi ile kritik devrenin toplam basınç kaybı hesaplanmalıdır.

Kazan Devrelerinde Kullanımı

Kazan tesisatlarında primer ve sekonder devreler birbirinden farklı debi ve basma yüksekliği ihtiyaçlarına sahip olabilir.

Bu nedenle her devrenin pompası ayrı değerlendirilmelidir.

Kazan eşanjörü, borular, vanalar, filtreler ve diğer ekipmanların meydana getirdiği basınç kayıpları hesaplanmalıdır.

MAGNA1 40-40 F, DN40 flanş bağlantısının ve yaklaşık 4 metre basma sınıfının uygun olduğu kazan devrelerinde değerlendirilebilir.

Fan Coil Sistemlerinde MAGNA1 40-40 F

Fan coil sistemlerinde tesisat debisi binanın anlık ısıtma veya soğutma ihtiyacına göre değişebilir.

Özellikle iki yollu kontrol vanalarının bulunduğu sistemlerde fan coil cihazları devreden çıktıkça toplam su debisi azalır.

Bu durum sabit hızlı pompalara kıyasla elektronik kontrollü pompaların avantaj sağladığı önemli uygulamalardan biridir.

MAGNA1 40-40 F, daha yüksek debinin gerektiği fakat kritik devre basınç kaybının yaklaşık 4 metre sınıfındaki çalışma alanıyla karşılanabildiği fan coil sistemlerinde değerlendirilebilir.

Klima Santrali Batarya Devrelerinde Kullanımı

Klima santrallerindeki sıcak veya soğuk su bataryaları belirli tasarım debilerine ihtiyaç duyar.

Bataryanın kendisi, kontrol vanası, balans vanası, pislik tutucu ve boru hattı basınç kaybı oluşturur.

Birden fazla klima santralinin ortak dağıtım hattına bağlandığı projelerde sistem debisi yükselirken doğru boru boyutlandırması sayesinde basınç kaybı kontrollü tutulabilir.

MAGNA1 40-40 F, bu tür DN40 flanşlı dağıtım sistemlerinde hidrolik çalışma noktası uygun olduğunda değerlendirilebilir.

Chiller Sistemlerinde MAGNA1 40-40 F

Soğutulmuş su sistemlerinde gerekli debi, sistemin toplam soğutma yükü ve tasarım sıcaklık farkına göre belirlenir.

Ardından boru tesisatı ve ekipman basınç kayıpları hesaplanır.

Chiller eşanjörü, fan coil veya AHU bataryaları, kontrol vanaları, balans elemanları ve filtreler toplam sistem direncine katkıda bulunur.

MAGNA1 40-40 F'nin performans eğrisi hesaplanan çalışma noktasını karşılıyorsa uygun soğutulmuş su devrelerinde kullanılabilir.

Isı Pompası Sistemlerinde MAGNA1 40-40 F

Isı pompalarında doğru su debisinin sağlanması cihazın ısı transfer performansı açısından önemlidir.

Üreticinin belirlediği minimum ve nominal debi değerleri dikkate alınmalıdır.

Sirkülasyon pompası bu debiyi sistemin hidrolik direncine karşı sağlayabilmelidir.

MAGNA1 40-40 F, yüksek debi ihtiyacının bulunduğu fakat nispeten düşük basınç kaybıyla çalışan uygun DN40 ısı pompası devrelerinde değerlendirilebilir.

Radyatör Sistemlerinde Kullanımı

Büyük merkezi radyatör sistemlerinde termostatik vanaların açılıp kapanması tesisat debisinin değişmesine neden olur.

Mahaller istenen sıcaklığa ulaştıkça termostatik vanalar kısılır ve sistemin toplam debi ihtiyacı düşer.

Elektronik kontrollü sirkülasyon pompası bu tür değişken yük karakteristiğine sahip sistemlerde önemli avantaj sağlayabilir.

MAGNA1 40-40 F, DN40 bağlantı ve ilgili hidrolik çalışma aralığının uygun olduğu merkezi radyatör tesisatlarında değerlendirilebilir.

Yerden Isıtma Sistemlerinde Kullanımı

Büyük ticari veya merkezi yerden ısıtma sistemlerinde çok sayıda kollektör bulunabilir.

Bu sistemlerde toplam debi yüksek olabilir.

Ancak geniş boru çapları ve doğru hidrolik tasarım sayesinde sistem basınç kaybı nispeten düşük seviyede tutulabilir.

Bu özellikler MAGNA1 40-40 F'nin kullanım karakteristiğiyle örtüşebilecek bir çalışma noktası oluşturabilir.

Kesin seçim yine sistem hesabı üzerinden yapılmalıdır.

4 Metre Basma Yüksekliği Ne Anlama Gelir?

MAGNA1 40-40 F'nin yaklaşık 4 metre basma yüksekliği sınıfında bulunması, pompanın yalnızca 4 metre yüksekliğindeki binalarda kullanılabileceği anlamına gelmez.

Kapalı devre ısıtma ve soğutma tesisatlarında pompa esas olarak dinamik basınç kayıplarını karşılar.

Bina yüksekliği statik basınç açısından önemlidir ancak kapalı devre sirkülasyon pompasının gerekli basma yüksekliği doğrudan bina yüksekliğine eşit değildir.

Bu nedenle “bina 20 metre, 4 metre pompa yetmez” yaklaşımı teknik olarak doğru değildir.

Önemli olan kritik devrenin gerçek basınç kaybıdır.

Debi Hesabı Nasıl Değerlendirilir?

Pompa seçimindeki ilk parametre gerekli su debisidir.

Isıtma sistemlerinde debi; sistem kapasitesi ve gidiş-dönüş sıcaklık farkıyla ilişkilidir.

Soğutma sistemlerinde de aynı temel prensip geçerlidir.

Debi belirlendikten sonra sistemdeki kritik hattın basınç kaybı hesaplanır.

Elde edilen m³/h ve mSS değerleri pompa performans eğrisi üzerinde bir çalışma noktası oluşturur.

MAGNA1 40-40 F ancak bu çalışma noktası pompanın uygun çalışma alanında bulunuyorsa tercih edilmelidir.

Basma Yüksekliği Hesabında Neler Dikkate Alınır?

Tesisatın basma yüksekliği ihtiyacını belirlemek için kritik devredeki bütün dinamik kayıplar değerlendirilir.

Bunlar arasında boru sürtünme kayıpları, dirsekler, teesler, kontrol vanaları, balans vanaları, pislik tutucular, eşanjörler ve terminal cihazlar bulunur.

Pompanın görevi bu dirençleri yenerek gerekli su debisini sağlamaktır.

Bu nedenle yalnızca boru uzunluğuna göre pompa seçimi yapılması da doğru değildir.

Elektronik Kontrollü Pompanın Avantajı

Modern HVAC sistemlerinde maksimum tasarım yükü yıl boyunca yalnızca sınırlı sürelerde oluşur.

Binanın ısıtma ve soğutma yükü gün içerisinde ve mevsim boyunca değişir.

Buna bağlı olarak tesisatın ihtiyaç duyduğu su debisi de değişebilir.

Elektronik kontrollü MAGNA1 ailesi, değişken hidrolik koşullara uygun kontrol seçenekleri sunarak sistemin işletme ihtiyacına göre çalışmasına yardımcı olur.

Bu durum özellikle değişken debili sistemlerde enerji verimliliği açısından önemlidir.

MAGNA1 40-40 F Eski Pompa Değişimlerinde Kullanılabilir mi?

Evet, uygun hidrolik ve mekanik şartların sağlanması halinde mevcut sirkülasyon pompalarının yenilenmesinde değerlendirilebilir.

Ancak eski pompanın yalnızca bağlantı çapına bakılarak MAGNA1 40-40 F ile değiştirilmesi doğru değildir.

Eski pompanın çalışma noktası, bağlantı ölçüsü, flanş standardı, montaj uzunluğu ve elektriksel özellikleri kontrol edilmelidir.

Yeni pompanın performans eğrisi de tesisatın gerçek ihtiyacıyla karşılaştırılmalıdır.

Flanşlı Pompa Montajında Nelere Dikkat Edilmeli?

DN40 flanş bağlantılarının doğru hizalanması önemlidir.

Tesisat borularındaki hizasızlığın flanş cıvataları sıkılarak pompa gövdesine aktarılması doğru bir montaj yöntemi değildir.

Pompanın akış yönü kontrol edilmeli ve motor/kontrol ünitesinin montaj pozisyonu üreticinin güncel kurulum talimatlarına uygun olmalıdır.

Servis kolaylığı için pompanın giriş ve çıkışında uygun izolasyon vanaları bulunması da değerlendirilebilir.

Tesisat Temizliği Neden Önemlidir?

Yeni mekanik tesisatlarda kaynak çapakları, metal parçacıkları ve diğer yabancı maddeler bulunabilir.

Sistem devreye alınmadan önce uygun şekilde temizlenmelidir.

Pompa devreye alınırken sistemin havasının alınması da önemlidir.

Tesisat içerisindeki hava, düzensiz sirkülasyona ve gürültüye neden olabilir; terminal cihazların performansını da olumsuz etkileyebilir.

MAGNA1 40-40 F Nerelerde Kullanılabilir?

Çalışma noktası ve işletme koşulları uygun olmak kaydıyla Grundfos MAGNA1 40-40 F;

merkezi ısıtma sistemleri, kazan devreleri, fan coil tesisatları, radyatör sistemleri, klima santrali batarya devreleri, büyük yerden ısıtma sistemleri, uygun ısı pompası uygulamaları ve soğutulmuş su devrelerinde değerlendirilebilir.

Özellikle DN40 bağlantının ve yüksek debi–düşük/orta basınç kaybı karakteristiğinin bulunduğu hidronik tesisatlar modelin öne çıktığı uygulamalardır.

MAGNA1 40-40 F Seçerken Nelere Dikkat Edilmeli?

Pompa seçiminde temel kriterler birlikte değerlendirilmelidir:

• Tasarım debisi (m³/h)
• Gerekli basma yüksekliği (mSS)
• DN40 bağlantı uyumluluğu
• Flanş standardı ve basınç sınıfı
• Pompa montaj uzunluğu
• Akışkan özellikleri
• Çalışma sıcaklığı
• Sistem çalışma basıncı
• Kontrol senaryosu
• Güncel pompa performans eğrisi

Özellikle MAGNA1 32-40 F ile 40-40 F arasında seçim yapılırken yalnızca basma yüksekliğinin aynı olmasına bakılmamalıdır. İki modelin debi kapasiteleri ve performans eğrileri karşılaştırılmalıdır.

Gereğinden Büyük Pompa Neden Seçilmemeli?

Sirkülasyon pompasında yüksek kapasite her zaman avantaj değildir.

Gereğinden büyük pompa seçimi yüksek su hızlarına, tesisat gürültüsüne, kontrol vanalarında yüksek diferansiyel basınca, hidrolik balans problemlerine ve gereksiz enerji tüketimine yol açabilir.

Bu nedenle sistem 4 metre basma yüksekliği sınıfında çalışabiliyorsa yalnızca güvenlik amacıyla 40-60 F veya daha yüksek basma sınıfındaki bir pompaya geçmek doğru yaklaşım olmayabilir.

Tetra Elektromekanik ile Grundfos MAGNA1 40-40 F Seçimi

Tetra Elektromekanik, Grundfos MAGNA1 sirkülasyon pompası seçimlerinde yalnızca ürün kodu veya boru çapına göre karar vermek yerine tesisatın gerçek çalışma noktasını esas alır.

MAGNA1 40-40 F değerlendirilirken ilk olarak sistemin gerekli debi (m³/h) değeri belirlenir.

Ardından kritik devredeki boru ve ekipmanların meydana getirdiği basınç kaybı (mSS) hesaplanır.

Elde edilen çalışma noktası MAGNA1 pompa performans eğrileriyle karşılaştırılarak doğru bağlantı ve hidrolik sınıftaki ürün belirlenir.

Bu yaklaşım özellikle MAGNA1 32-40 F ile 40-40 F gibi aynı basma yüksekliği sınıfında fakat farklı nominal bağlantıya sahip modellerin karşılaştırılmasında önemlidir.

Sonuç

Grundfos MAGNA1 40-40 F Sirkülasyon Pompası, DN40 flanş bağlantılı ve yaklaşık 4 metre basma yüksekliği sınıfındaki elektronik kontrollü bir sirkülasyon pompasıdır.

Model; merkezi ısıtma, fan coil, kazan, klima santrali, radyatör, ısı pompası ve uygun soğutma sistemlerinde değerlendirilebilir.

MAGNA1 40-40 F özellikle daha yüksek debinin gerekli olduğu ancak sistemin dinamik basınç kaybının nispeten düşük kaldığı DN40 flanşlı hidronik tesisatlarda önemli bir alternatif oluşturur.

Ancak doğru pompa seçiminde yalnızca DN40 veya 4 metre ifadeleri yeterli değildir.

Doğru MAGNA1 modeli, tesisatın hesaplanan debi ve basma yüksekliği ihtiyacını uygun çalışma bölgesinde karşılayan pompadır.

Tetra Elektromekanik & Tetramech

Tetra Elektromekanik ve Gürcistan yapılanması Tetramech, mekanik tesisat projelerinde pompa seçimini sistemin gerçek hidrolik ihtiyaçlarına göre değerlendirir.

Grundfos MAGNA1 ürün ailesindeki farklı DN bağlantıları ve hidrolik performans seçenekleri; yeni tesisatlarda, sistem revizyonlarında ve mevcut pompaların yenilenmesinde proje ihtiyacına uygun çözümlerin oluşturulmasına imkân verir.

Özellikle flanşlı sirkülasyon pompalarında debi, basma yüksekliği, nominal çap, flanş uyumluluğu ve montaj şartlarının birlikte değerlendirilmesi, güvenilir ve enerji verimli sistem işletmesi açısından önemlidir.

Sıkça Sorulan Sorular

Grundfos MAGNA1 40-40 F nedir?

MAGNA1 ailesinde yer alan, DN40 flanş bağlantılı ve elektronik kontrollü sirkülasyon pompasıdır. Isıtma ve uygun soğutma tesisatlarında değerlendirilebilir.

MAGNA1 40-40 F'deki F ne anlama gelir?

F, flanş bağlantılı ürün versiyonunu ifade eder.

MAGNA1 40-40 F kaç metre basar?

Model yaklaşık 4 metre basma yüksekliği sınıfındadır. Gerçek basma yüksekliği debiye göre değiştiği için kesin çalışma noktası güncel pompa performans eğrisinden kontrol edilmelidir.

MAGNA1 40-40 F bağlantısı nedir?

Model DN40 flanş bağlantı sınıfında yer alır.

MAGNA1 32-40 F ile 40-40 F arasındaki fark nedir?

Her ikisi de yaklaşık 4 metre basma yüksekliği sınıfındadır ancak MAGNA1 32-40 F DN32, MAGNA1 40-40 F ise DN40 bağlantı sınıfındadır. Performans eğrileri de ayrı ayrı değerlendirilmelidir.

MAGNA1 40-40 F ile 40-60 F arasındaki fark nedir?

Her iki model de DN40 flanşlı ürün grubunda değerlendirilebilir. Temel fark basma yüksekliği sınıfıdır. 40-40 F yaklaşık 4 metre, 40-60 F ise daha yüksek basma yüksekliği gerektiren sistemlere yöneliktir.

MAGNA1 40-40 F fan coil sisteminde kullanılabilir mi?

Evet. Sistemin hesaplanan debisi ve basma yüksekliği pompanın çalışma alanına uygunsa fan coil tesisatlarında kullanılabilir.

MAGNA1 40-40 F chiller sisteminde kullanılabilir mi?

Uygun akışkan ve işletme koşullarında, hesaplanan hidrolik çalışma noktası pompanın performans alanına uyuyorsa soğutulmuş su sistemlerinde değerlendirilebilir.

MAGNA1 40-40 F bina yüksekliğine göre mi seçilir?

Hayır. Kapalı devre sistemlerde pompanın basma yüksekliği esas olarak tesisatın dinamik basınç kayıplarına göre belirlenir. Bina yüksekliği doğrudan pompa basma yüksekliği olarak alınmamalıdır.
