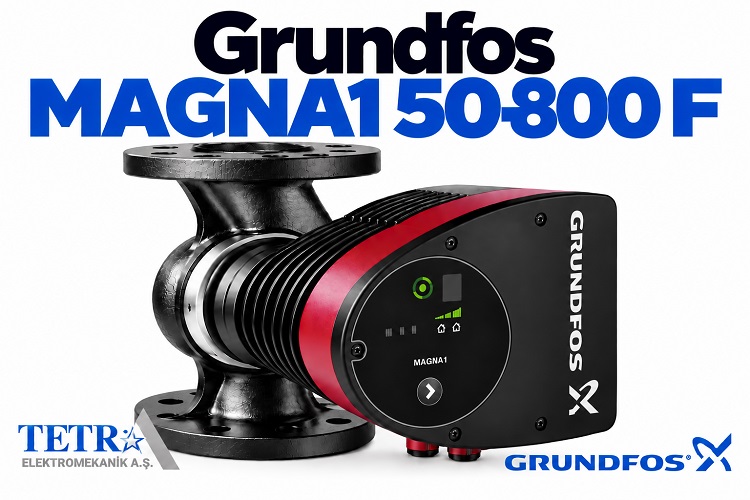

Grundfos MAGNA1 50-80 F Sirkülasyon Pompası

Isıtma ve soğutma tesisatlarında sirkülasyon pompasının doğru seçilmesi, sistemin hidrolik dengesi, terminal cihazların kapasitesi ve enerji tüketimi üzerinde doğrudan etkilidir. Pompa yalnızca suyu hareket ettiren bir ekipman değildir; tesisatın ihtiyaç duyduğu debinin, boru ve ekipmanların oluşturduğu hidrolik dirence karşı sağlanmasını mümkün kılar.

Grundfos MAGNA1 50-80 F, MAGNA1 elektronik kontrollü sirkülasyon pompası ailesinin DN50 flanş bağlantılı ve yaklaşık 8 metre basma yüksekliği sınıfındaki modellerinden biridir.

Grundfos'un MAGNA1 teknik dokümanında MAGNA1 50-80 F için 1 × 230 V, 50/60 Hz besleme, maksimum 10 bar sistem basıncı, -10 °C ile +110 °C akışkan sıcaklık aralığı, 0,20 özgül EEI değeri ve 240 mm montaj uzunluğu verilmektedir. api.grundfos.com

MAGNA1 50-60 F'ye göre daha yüksek basma yüksekliği sınıfında bulunan 50-80 F, DN50 bağlantının gerekli olduğu ve sistem direncinin yaklaşık 6 metre sınıfındaki bir pompanın kapasitesini aştığı projelerde değerlendirilebilir.

Ancak doğru seçim için yalnızca “50-80” model koduna bakılması yeterli değildir.

Temel kriter sistemin debi (m³/h) ve basma yüksekliği (mSS) çalışma noktasıdır.

Grundfos MAGNA1 50-80 F Nedir?

Grundfos MAGNA1 50-80 F, kapalı devre hidronik sistemlerde ısıtma veya soğutma suyunun dolaştırılması amacıyla kullanılan elektronik kontrollü, ıslak rotorlu bir sirkülasyon pompasıdır.

DN50 flanş bağlantısı nedeniyle merkezi ve ticari mekanik tesisatlar için uygun bir bağlantı sınıfına sahiptir.

Yaklaşık 8 metre basma yüksekliği sınıfı ise modelin orta-yüksek seviyede hidrolik dirence sahip tesisatlarda değerlendirilmesine imkân verir.

Grundfos'un resmi performans dokümanında MAGNA1 50-80 F'nin pompa eğrileri yaklaşık 8 metre basma yüksekliği sınıfında gösterilmektedir. Aynı dokümanda oransal basınç, sabit basınç ve sabit hız eğrileri de yer almaktadır. api.grundfos.com

MAGNA1 50-80 F Model Kodu Ne Anlama Gelir?

Model adındaki her bölüm ürün hakkında önemli bilgi verir.

50, DN50 nominal bağlantı sınıfını ifade eder.

80, yaklaşık 8 metre maksimum basma yüksekliği sınıfını belirtir.

F, ürünün flanş bağlantılı versiyonu olduğunu gösterir.

Dolayısıyla MAGNA1 50-80 F genel olarak DN50 flanş bağlantılı ve yaklaşık 8 metre basma yüksekliği sınıfında elektronik kontrollü sirkülasyon pompası şeklinde tanımlanabilir.

Model kodundaki 80 ifadesi pompanın her debide sürekli 8 mSS basacağı anlamına gelmez.

Pompanın gerçek basma yüksekliği, çalışma debisine bağlı olarak Q-H performans eğrisi üzerinde değişir.

Grundfos MAGNA1 50-80 F Teknik Özellikleri

Grundfos'un Avrupa MAGNA1 teknik veri kitapçığında MAGNA1 50-80 F için aşağıdaki temel değerler belirtilmektedir. api.grundfos.com

Bu teknik değerler ilgili Grundfos teknik dokümanındaki ürün konfigürasyonuna aittir. Sipariş öncesinde ürün numarası, flanş standardı, gövde versiyonu ve diğer kesin teknik bilgiler güncel Grundfos Product Center üzerinden kontrol edilmelidir. Grundfos, seçilen ürünün eğrileri, ölçü çizimleri ve teknik dokümanlarının Product Center üzerinden görüntülenebildiğini belirtmektedir. Grundfos

MAGNA1 50-80 F Hidrolik Performansı

MAGNA1 50-80 F yaklaşık 8 metre basma yüksekliği sınıfında bulunur.

Resmî Grundfos performans grafiğinde debi ekseni yaklaşık 26 m³/h seviyesine kadar gösterilmekte ve pompanın farklı kontrol eğrileri boyunca hidrolik davranışı sunulmaktadır. Bununla birlikte pompa seçiminde grafiğin son noktasını “önerilen maksimum debi” olarak değerlendirmek doğru değildir; gerçek çalışma noktası sistem hesabı ve pompa eğrisi birlikte incelenerek belirlenmelidir. api.grundfos.com

Pompa seçiminde iki temel değer vardır:

Q = Debi (m³/h)

H = Basma yüksekliği (mSS)

Sistem tasarımı önce gerekli debiyi belirlemeli, ardından kritik devredeki toplam hidrolik kayıp hesaplanmalıdır.

Bu iki değer pompanın Q-H eğrisi üzerinde buluştuğunda gerçek çalışma noktası ortaya çıkar.

MAGNA1 50-60 F ile 50-80 F Arasındaki Fark

MAGNA1 50-60 F ve MAGNA1 50-80 F aynı DN50 flanş bağlantı sınıfında değerlendirilir. Temel fark basma yüksekliği sınıfıdır.

Sistemin gerçek çalışma noktası 50-60 F'nin uygun performans bölgesinde bulunuyorsa 50-80 F seçilmesi gerekli olmayabilir.

Buna karşılık kritik devre basınç kaybı yaklaşık 6 m sınıfının üzerinde kalıyor ve çalışma noktası 50-80 F eğrileriyle daha uygun şekilde örtüşüyorsa MAGNA1 50-80 F tercih edilebilir.

MAGNA1 40-80 F ile 50-80 F Arasındaki Fark

Bu iki ürünün model adındaki “80” değeri benzer basma yüksekliği sınıfını ifade eder.

Ancak bağlantı çapları farklıdır.

MAGNA1 40-80 F: DN40

MAGNA1 50-80 F: DN50

Bu nedenle pompa seçiminde “ikisi de 8 metre basıyor” yaklaşımı kullanılmamalıdır.

Pompa gövdesi, bağlantı çapı ve hidrolik performans eğrileri farklıdır.

Daha büyük DN50 bağlantı, uygun tesisat koşullarında daha yüksek debilerin taşındığı sistemlere yönelik farklı bir çalışma bölgesi sağlar.

Elektronik Kontrollü Sirkülasyon Pompasının Önemi

Modern HVAC sistemleri sürekli maksimum kapasitede çalışmaz.

Bir otelde odaların bir kısmı kullanılmıyor olabilir. Bir ofiste günün farklı saatlerinde farklı zonlar devrede olabilir. Radyatör sistemlerinde termostatik vanalar kapanabilir. Fan coil devrelerinde iki yollu motorlu vanalar su akışını azaltabilir.

Bu durum toplam sistem debisinin sürekli değişmesine neden olur.

Elektronik kontrollü MAGNA1 pompalar, sistem ihtiyacına göre çalışma karakteristiğinin ayarlanmasına yardımcı olur.

Grundfos MAGNA1'in tasarım, seçim, kurulum ve devreye alma süreçleri için özel araçlar ve kılavuzlar sunmaktadır. Product Center üzerinden pompa boyutlandırma ve pompa değiştirme araçlarına da erişilebilmektedir. Grundfos

Oransal Basınç Kontrolü

Oransal basınç kontrolünde debi azaldıkça pompanın oluşturduğu diferansiyel basınç da azaltılır.

Bu çalışma yaklaşımı özellikle uzun dağıtım hatlarının ve değişken debili terminal cihazların bulunduğu sistemlerde önemli olabilir.

Örneğin iki yollu motorlu vana kullanılan bir fan coil tesisatında cihazların bir kısmı devreden çıktığında toplam debi azalır.

Pompanın aynı diferansiyel basıncı üretmeye devam etmesi vanalarda gereksiz basınç artışına ve gürültüye neden olabilir.

Oransal basınç kontrolü bu değişime uyum sağlamayı amaçlar.

Sabit Basınç Kontrolü

Sabit basınç kontrolünde pompa, debi değişmesine rağmen belirlenen diferansiyel basınç seviyesini korumaya çalışır.

Bu özellik tesisat karakteristiğine bağlı olarak farklı hidronik dağıtım sistemlerinde kullanılabilir.

Kontrol modu seçilirken sistem tipi, vana yapısı ve hidrolik tasarım dikkate alınmalıdır.

Sabit Hız Çalışması

MAGNA1 ailesinde sabit eğri veya sabit hız çalışma seçenekleri de bulunur.

Bu mod, pompanın klasik bir sabit hızlı pompa karakteristiğine yakın çalışmasının gerektiği uygulamalarda kullanılabilir.

Elektronik kontrollü bir pompanın hangi modda çalıştırılacağı proje ve devreye alma aşamasında belirlenmelidir.

Merkezi Isıtma Sistemlerinde MAGNA1 50-80 F

Merkezi ısıtma sistemlerinde sıcak suyun kazan veya başka bir ısı üreticisinden terminal cihazlara taşınması gerekir.

DN50 ana dağıtım hatlarının bulunduğu daha yüksek debili sistemlerde MAGNA1 50-80 F değerlendirilebilir.

Özellikle radyatör, fan coil veya klima santrali bataryalarının ortak bir merkezi devreden beslendiği uygulamalarda pompa, sistemin tasarım debisini ve kritik devrenin basınç kaybını karşılamalıdır.

MAGNA1 50-80 F bu çalışma noktası ürünün performans alanıyla uyumlu olduğunda kullanılabilir.

Fan Coil Sistemlerinde MAGNA1 50-80 F

Fan coil sistemleri MAGNA1 gibi elektronik kontrollü sirkülasyon pompalarının önemli kullanım alanlarından biridir.

Özellikle iki yollu motorlu vanaların bulunduğu fan coil sistemlerinde toplam su debisi sürekli değişir.

Terminal cihazların bir kısmı kapandığında pompanın yüksek debide çalışmaya devam etmesi gereksiz enerji tüketimi ve kontrol problemi oluşturabilir.

MAGNA1 50-80 F, DN50 dağıtım hattına ve yaklaşık 8 m basma yüksekliği sınıfına ihtiyaç duyulan uygun fan coil projelerinde değerlendirilebilir.

Chiller Sistemlerinde MAGNA1 50-80 F

Soğutulmuş su sistemlerinde sirkülasyon pompasının doğru seçimi chiller, fan coil ve klima santrali performansını doğrudan etkiler.

Gerekli su debisi sistemin toplam soğutma kapasitesi ve tasarım sıcaklık farkına göre hesaplanmalıdır.

Basma yüksekliği hesabında ise boru tesisatıyla birlikte chiller eşanjörü, fan coil serpantinleri, AHU bataryaları, kontrol vanaları, balans vanaları ve filtreler dikkate alınmalıdır.

Bu hesap sonucunda bulunan çalışma noktası MAGNA1 50-80 F performans eğrisiyle uyumluysa model uygun soğutulmuş su sistemlerinde değerlendirilebilir.

Klima Santrali Batarya Devrelerinde Kullanımı

Klima santrallerindeki ısıtma ve soğutma bataryaları belirli su debilerinde çalışacak şekilde tasarlanır.

Birden fazla AHU'nun ortak dağıtım hattına bağlandığı büyük projelerde toplam su debisi önemli seviyelere ulaşabilir.

Ana hattın DN50 olarak tasarlandığı ve kritik devre basınç kaybının MAGNA1 50-80 F çalışma alanında bulunduğu uygulamalarda model tercih edilebilir.

Batarya basınç kaybıyla birlikte kontrol vanası, balans vanası ve filtre dirençleri de mutlaka hesaba dahil edilmelidir.

Kazan Sistemlerinde Kullanımı

Kazan devresindeki sirkülasyon pompası yalnızca kazan gücüne göre seçilmemelidir.

Örneğin iki farklı kazanın aynı kW kapasitesine sahip olması aynı su debisine veya aynı basınç kaybına sahip oldukları anlamına gelmez.

Tasarım sıcaklık farkı gerekli debiyi belirlerken kazan eşanjörü ve tesisat direnci basma yüksekliği ihtiyacını oluşturur.

MAGNA1 50-80 F, bu değerlerin performans eğrisiyle uyumlu olduğu DN50 kazan devrelerinde kullanılabilir.

Isı Pompası Sistemlerinde MAGNA1 50-80 F

Isı pompalarında doğru su debisinin sağlanması cihaz performansı ve güvenilir işletme açısından önemlidir.

Buffer tank, plakalı eşanjör, filtreler, kontrol vanaları ve uzun boru güzergâhları sistem basınç kaybını yükseltebilir.

Bu nedenle pompa yalnızca ısı pompasının kW kapasitesine göre belirlenmemelidir.

MAGNA1 50-80 F, DN50 ve yaklaşık 8 m sınıfındaki hidrolik çalışma alanının uygun olduğu ısı pompası sistemlerinde değerlendirilebilir.

8 Metre Basma Yüksekliği Ne Anlama Gelir?

MAGNA1 50-80 F'nin yaklaşık 8 metre basma yüksekliği sınıfında olması 8 metre yüksekliğinde bina anlamına gelmez.

Bu, sirkülasyon pompası seçiminde kritik bir ayrımdır.

Kapalı devre ısıtma ve soğutma tesisatlarında pompa esas olarak sistemin dinamik basınç kayıplarını karşılar.

Boru sürtünmesi, dirsekler, teesler, kontrol vanaları, balans vanaları, filtreler, eşanjörler, fan coil serpantinleri ve klima santrali bataryaları bu kayıpların başlıca kaynaklarıdır.

Bina statik yüksekliği kapalı devre pompa basma yüksekliği hesabına doğrudan eklenmez.

Dolayısıyla 40 metre yüksekliğinde bir binanın sirkülasyon pompası 8 mSS olabilirken, daha alçak fakat yüksek dirençli başka bir sistem 12 mSS gerektirebilir.

MAGNA1 50-80 F Montaj Uzunluğu

Grundfos'un ilgili Avrupa veri kitapçığında MAGNA1 50-80 F için L1 montaj uzunluğu 240 mm olarak belirtilmektedir. api.grundfos.com

Bu değer özellikle eski bir pompanın değiştirilmesinde önemlidir.

Mevcut pompanın DN50 olması, yeni pompanın doğrudan mevcut flanşların arasına yerleşeceği anlamına gelmez.

Montaj uzunluğu, flanş standardı ve mevcut tesisat geometrisi birlikte kontrol edilmelidir.

Maksimum Sistem Basıncı

MAGNA1 50-80 F için Grundfos Avrupa teknik dokümanında maksimum sistem basıncı 1,0 MPa yani 10 bar olarak belirtilmektedir. api.grundfos.com

Buradaki 10 bar değeri pompanın basma yüksekliği değildir.

Maksimum sistem basıncı, pompanın içerisinde çalışmasına izin verilen tesisat basıncıyla ilgilidir.

Pompanın yaklaşık 8 m basma yüksekliği ise giriş ve çıkış arasında oluşturduğu diferansiyel basınçla ilgilidir.

Bu iki değer birbirinden farklıdır.

Akışkan Sıcaklığı

Grundfos MAGNA1 50-80 F teknik dokümanında akışkan sıcaklık aralığı -10 °C ile +110 °C olarak verilmektedir. api.grundfos.com

Gerçek uygulamada yalnızca bu sıcaklık sınırına bakılması yeterli değildir.

Akışkan türü, glikol konsantrasyonu, çevre sıcaklığı ve yoğuşma koşulları da değerlendirilmelidir.

Özellikle soğutma sistemlerinde pompa ve boru tesisatının yoğuşmaya karşı korunması önemlidir.

Enerji Verimliliği ve EEI

Grundfos'un Avrupa MAGNA1 teknik veri kitapçığında MAGNA1 50-80 F için özgül enerji verimliliği indeksi EEI 0,20 olarak gösterilmektedir. api.grundfos.com

Elektronik devir kontrolü sayesinde sistem talebinin azaldığı dönemlerde uygun kontrol senaryosu ile pompa performansının da azaltılması mümkün olur.

Bu özellik, sürekli maksimum hızda çalışan klasik pompa yaklaşımına kıyasla pompalama enerjisinin sistem ihtiyacına göre yönetilmesine yardımcı olur.

MAGNA1 50-80 F Maksimum Güç ve Akım Değerleri

Grundfos'un ilgili teknik tablosunda MAGNA1 50-80 F için minimum giriş gücü 20,9 W, maksimum giriş gücü 331 W ve maksimum akım 1,48 A olarak belirtilmektedir. api.grundfos.com

Elektrik proje çalışmalarında kullanılan kesin ürün varyantının teknik etiketi ve güncel ürün dokümanı esas alınmalıdır.

Gereğinden Büyük Pompa Seçmek Neden Yanlıştır?

Sirkülasyon pompasında daha büyük model her zaman daha güvenli model değildir.

Örneğin sistem 5 mSS civarında bir basma yüksekliğine ihtiyaç duyuyorsa yalnızca “ileride lazım olur” düşüncesiyle çok daha yüksek basma sınıfındaki bir pompanın seçilmesi doğru olmayabilir.

Gereğinden büyük pompa; kontrol vanalarında yüksek diferansiyel basınç, tesisat gürültüsü, aşırı su hızı, hidrolik balans zorluğu ve gereksiz enerji tüketimine neden olabilir.

MAGNA1 50-60 F sistemin çalışma noktasını rahat ve verimli bir bölgede karşılıyorsa 50-80 F'ye çıkmaya gerek olmayabilir.

Aynı şekilde 50-80 F yetersiz kalıyorsa daha yüksek performans sınıfındaki MAGNA1 seçenekleri çalışma noktası üzerinden değerlendirilmelidir.

Grundfos MAGNA1 50-80 F Nerelerde Kullanılabilir?

MAGNA1 50-80 F; hidrolik hesap ve çalışma noktası uygun olduğu sürece merkezi ısıtma sistemleri, fan coil tesisatları, kazan devreleri, klima santrali bataryaları, ısı pompası sistemleri, büyük radyatör sistemleri ve uygun chiller/soğutulmuş su uygulamalarında değerlendirilebilir.

Otel, hastane, okul, iş merkezi, AVM, rezidans ve büyük ticari yapıların merkezi mekanik tesisatları modelin potansiyel kullanım alanları arasındadır.

MAGNA1 50-80 F Seçiminde Debi Nasıl Belirlenir?

Debi hesabı sistemin taşıması gereken ısıtma veya soğutma kapasitesinden başlar.

Taşınması gereken enerji ve tasarım gidiş-dönüş sıcaklık farkı gerekli su miktarını belirler.

Bu nedenle aynı kapasiteye sahip iki sistem farklı ΔT değerleriyle çalışıyorsa pompa debileri de farklı olabilir.

Pompa seçiminde önce gerekli m³/h değeri belirlenmeli, ardından kritik devre basınç kaybı hesaplanmalıdır.

Basma Yüksekliği Nasıl Belirlenir?

Basma yüksekliği sistemdeki en olumsuz veya kritik devrenin toplam dinamik basınç kaybından belirlenir.

Boruların sürtünme kayıpları ile fittingslerin lokal kayıpları hesaplandıktan sonra vana, filtre, eşanjör ve terminal cihaz basınç kayıpları eklenir.

Böylece gerekli mSS değeri bulunur.

Debi ve mSS değeri birlikte MAGNA1 50-80 F performans eğrisi üzerinde kontrol edilmelidir.

Grundfos, MAGNA1 sistemlerinin tasarım ve boyutlandırılması için Product Center üzerinde seçim ve hızlı boyutlandırma araçları sunduğunu belirtmektedir. Grundfos

Mevcut Pompa MAGNA1 50-80 F ile Değiştirilebilir mi?

Mevcut bir sirkülasyon pompasının MAGNA1 50-80 F ile yenilenmesi mümkündür; ancak yalnızca mevcut pompanın DN50 olması yeterli değildir.

Öncelikle mevcut sistemin gerçek debisi ve basma yüksekliği değerlendirilmelidir.

Ardından flanş standardı, montaj uzunluğu, elektrik beslemesi, sistem basıncı ve akışkan koşulları kontrol edilmelidir.

Grundfos Product Center'da pompa değiştirme ve ürün karşılaştırma araçlarının bulunması bu tür revizyon çalışmalarında yararlı olabilir. Grundfos

Tetra Elektromekanik ile MAGNA1 50-80 F Seçimi

Tetra Elektromekanik, Grundfos MAGNA1 sirkülasyon pompası seçiminde yalnızca ürün koduna veya tesisat boru çapına göre değerlendirme yapmak yerine sistemin gerçek hidrolik ihtiyacını esas alır.

Öncelikle gerekli debi (m³/h) hesaplanır.

Daha sonra kritik devredeki boru, fittings, vana, filtre, eşanjör ve terminal cihazların oluşturduğu toplam basınç kaybı (mSS) belirlenir.

Bu çalışma noktası Grundfos MAGNA1 performans eğrileriyle karşılaştırılır.

Böylece MAGNA1 50-60 F, MAGNA1 50-80 F veya farklı performans sınıfındaki bir modelin proje için daha uygun olup olmadığı teknik olarak değerlendirilebilir.

Sonuç

Grundfos MAGNA1 50-80 F Sirkülasyon Pompası, DN50 flanş bağlantısı ve yaklaşık 8 metre basma yüksekliği sınıfıyla merkezi ısıtma ve soğutma sistemlerinde kullanılabilen elektronik kontrollü bir sirkülasyon pompasıdır.

Grundfos'un Avrupa teknik dokümanında model için 1 × 230 V, 50/60 Hz elektrik beslemesi, 10 bar maksimum sistem basıncı, -10 °C ile +110 °C akışkan sıcaklığı, 240 mm montaj uzunluğu, 331 W maksimum giriş gücü, 1,48 A maksimum akım ve 0,20 özgül EEI değeri belirtilmektedir. api.grundfos.com

MAGNA1 50-60 F'ye kıyasla daha yüksek basma yüksekliği sınıfında bulunan model; fan coil, kazan, AHU, ısı pompası ve uygun chiller sistemlerinde daha yüksek hidrolik direncin bulunduğu DN50 tesisatlarda değerlendirilebilir.

Ancak ürünün doğru olup olmadığı yalnızca DN50 bağlantı veya 8 metre basma yüksekliği üzerinden belirlenmemelidir.

Doğru Grundfos MAGNA1 seçimi, tesisatın gerçek debi ve dinamik basınç kaybını uygun performans bölgesinde karşılayan pompanın belirlenmesiyle yapılmalıdır.

Tetra Elektromekanik & Tetramech

Tetra Elektromekanik ve Gürcistan yapılanması Tetramech, yeni mekanik tesisat projelerinde ve mevcut pompa revizyonlarında sirkülasyon pompası seçimini sistemin gerçek çalışma koşullarına göre değerlendirir.

Grundfos MAGNA1 ailesinin farklı bağlantı çapları ve basma yüksekliği sınıfları; merkezi ısıtma, soğutma, fan coil, kazan, AHU ve ısı pompası sistemlerinde farklı hidrolik ihtiyaçlara cevap verebilecek geniş bir ürün seçeneği oluşturur.

Özellikle DN50 flanşlı sirkülasyon pompası seçiminde debi, basma yüksekliği, flanş bağlantısı, montaj uzunluğu, sistem basıncı ve kontrol senaryosunun birlikte değerlendirilmesi; güvenilir ve enerji verimli bir tesisat işletmesi açısından önemlidir.

Sıkça Sorulan Sorular

Grundfos MAGNA1 50-80 F nedir?

Grundfos MAGNA1 ailesinde bulunan, DN50 flanş bağlantılı ve elektronik kontrollü bir sirkülasyon pompasıdır. Yaklaşık 8 metre basma yüksekliği sınıfında yer alır. api.grundfos.com

MAGNA1 50-80 F kaç metre basar?

Model yaklaşık 8 metre basma yüksekliği sınıfındadır. Gerçek basma yüksekliği çalışma debisine göre değişir ve kesin çalışma noktası Q-H performans eğrisinden kontrol edilmelidir. api.grundfos.com

MAGNA1 50-80 F bağlantısı nedir?

Model DN50 flanş bağlantılıdır.

MAGNA1 50-80 F kaç volt ile çalışır?

Grundfos'un Avrupa teknik veri kitapçığında 1 × 230 V, 50/60 Hz elektrik beslemesi belirtilmektedir. api.grundfos.com

MAGNA1 50-80 F maksimum sistem basıncı kaç bardır?

İlgili teknik dokümana göre maksimum sistem basıncı 10 bar seviyesindedir. api.grundfos.com

MAGNA1 50-80 F montaj uzunluğu nedir?

Grundfos veri kitapçığında MAGNA1 50-80 F için 240 mm L1 montaj uzunluğu verilmektedir. api.grundfos.com

MAGNA1 50-80 F akışkan sıcaklık aralığı nedir?

İlgili Grundfos dokümanında -10 °C ile +110 °C aralığı belirtilmektedir. api.grundfos.com

MAGNA1 50-80 F enerji verimliliği indeksi nedir?

Grundfos'un Avrupa teknik dokümanındaki özgül EEI değeri 0,20'dir. api.grundfos.com

MAGNA1 50-60 F ile 50-80 F arasındaki fark nedir?

Her iki model de DN50 flanş bağlantı sınıfındadır. MAGNA1 50-60 F yaklaşık 6 m, MAGNA1 50-80 F ise yaklaşık 8 m basma yüksekliği sınıfındadır.

MAGNA1 40-80 F ile 50-80 F arasındaki fark nedir?

İki model de yaklaşık 8 metre basma yüksekliği sınıfında değerlendirilir; ancak 40-80 F DN40, 50-80 F ise DN50 bağlantıya sahiptir. Hidrolik performans eğrileri de farklıdır.

MAGNA1 50-80 F fan coil sisteminde kullanılabilir mi?

Evet. Sistemin hesaplanan debisi ve basma yüksekliği pompanın performans alanıyla uyumluysa fan coil tesisatlarında kullanılabilir.

MAGNA1 50-80 F chiller sisteminde kullanılabilir mi?

Uygun akışkan ve işletme şartlarında, hesaplanan çalışma noktası pompa performans eğrisiyle uyumluysa soğutulmuş su sistemlerinde değerlendirilebilir.

MAGNA1 50-80 F 8 katlı bina için mi kullanılır?

Hayır. Modeldeki 80 değeri bina yüksekliğini veya kat sayısını ifade etmez. Kapalı devre sistemlerde sirkülasyon pompası temel olarak boru ve ekipmanların oluşturduğu dinamik basınç kayıplarını karşılar.

MAGNA1 50-60 F yeterliyse MAGNA1 50-80 F seçilmeli mi?

Genellikle gerekmez. 50-60 F sistemin gerçek çalışma noktasını uygun ve verimli bölgede karşılıyorsa daha yüksek basma sınıfındaki 50-80 F'nin seçilmesi gereksiz aşırı boyutlandırmaya neden olabilir.
