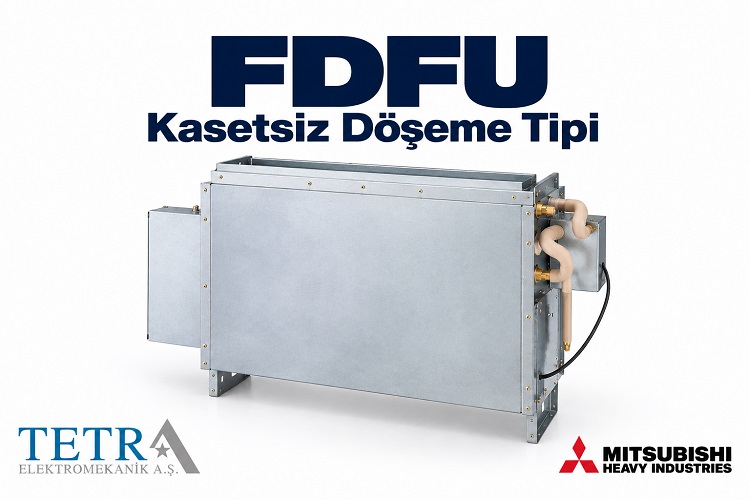

Mitsubishi Heavy Industries – FDFU

Mitsubishi Heavy FDFU Nedir?

FDFU, Mitsubishi Heavy Industries KXZ VRF sistemlerinde kullanılabilen döşeme tipi iç ünite seçeneklerinden biridir.

Cihazın en belirgin özelliği dekoratif dış kasasının bulunmamasıdır.

Bu nedenle FDFU'nun teknik gövdesi doğrudan mahal içerisinde dekoratif bir cihaz olarak sergilenmek yerine genellikle mimari bir çözümün içerisine yerleştirilir.

Örneğin cihaz pencere altında hazırlanan özel bir mobilyanın, mimari panelin veya uygun bir dekoratif kaplamanın arkasına yerleştirilebilir.

Böylece klima iç ünitesi iç mimarinin bir parçası haline getirilebilir.

Kasetsiz Döşeme Tipi Ne Demektir?

Kasetsiz ifadesi cihazın klima sisteminin temel parçalarının bulunmadığı anlamına gelmez.

Buradaki fark cihazın dekoratif dış kabin veya kasasının olmamasıdır.

FDFU içerisinde iklimlendirme için gerekli ısı eşanjörü, fan ve diğer teknik bileşenler bulunur.

Ancak cihazın dış görünümü, doğrudan mahal içerisinde dekoratif bir klima ünitesi olarak kullanılmak yerine mimari uygulama içerisine alınmaya yöneliktir.

Bu yaklaşım özellikle iç mimari tasarımın önemli olduğu projelerde avantaj sağlar.

FDFU ile Mimari Tasarım Özgürlüğü

FDFU'nun en önemli avantajlarından biri mimari tasarım özgürlüğüdür.

Hazır dekoratif kasaya sahip bir cihaz kullanıldığında ürünün dış görünüşü ve ölçüleri iç mimari tasarımın bir parçası haline gelir.

FDFU'da ise cihazın önündeki mimari kaplama projeye özel hazırlanabilir.

Örneğin ahşap kaplama, metal panel veya mobilya sistemi içerisinde klima için gerekli hava giriş ve çıkış açıklıkları bırakılabilir.

Bu sayede cihaz, mekanın genel tasarım diliyle daha bütünleşik hale getirilebilir.

Pencere Altı Uygulamaları

FDFU'nun en uygun uygulamalarından biri pencere altı bölgeleridir.

Geniş cam cepheli ofis, otel veya ticari yapılarda cepheye yakın bölgelerde yüksek ısı kazancı veya ısı kaybı oluşabilir.

Döşeme tipi iç ünitenin bu bölgeye yakın konumlandırılması uygun mühendislik hesabıyla cephe yüklerinin karşılanmasına yardımcı olabilir.

Ayrıca pencere altındaki kullanılmayan alanın mekanik sistem için değerlendirilmesi mümkün olur.

Geniş Cam Cepheli Projelerde FDFU

Modern ofis, otel ve ticari yapılarda geniş cam cephe kullanımı yaygındır.

Bu cepheler yaz döneminde güneş radyasyonu nedeniyle önemli soğutma yükleri oluşturabilir.

Kış döneminde ise cam yüzey sıcaklıkları nedeniyle dış cepheye yakın bölgelerde farklı termal konfor koşulları oluşabilir.

FDFU'nun cepheye yakın yerleştirilmesi, doğru kapasite ve hava dağılımı tasarımıyla bu bölgelerin iklimlendirilmesine yardımcı olabilir.

Ancak cihazın yalnızca cam altına yerleştirilmesi yeterli değildir.

Gerçek ısı kazancı ve ısı kaybı hesabı yapılmalıdır.

Asma Tavan Gerektirmeyen Yapı

FDFU'nun önemli avantajlarından biri cihazın tavan içerisine yerleştirilmemesidir.

Kaset tipi iç ünitelerde gövde için asma tavan boşluğu gerekir.

Kanallı iç ünitelerde ise cihazın yanı sıra kanal tesisatı için de önemli miktarda alan ayrılabilir.

FDFU zemin seviyesinde kullanıldığı için tavan içerisindeki alanı işgal etmez.

Bu durum özellikle tavan yüksekliğinin korunması gereken projelerde avantaj sağlar.

Renovasyon Projelerinde Önemli Avantaj

Mevcut binaların renovasyonunda tavan sisteminin değiştirilmesi önemli maliyet oluşturabilir.

Eski bir ofiste yeni kanal tesisatı geçirmek veya kapsamlı bir asma tavan oluşturmak da mümkün olmayabilir.

FDFU uygun bir duvar veya pencere altı bölgesinde konumlandırılarak VRF sistemine dahil edilebilir.

Bu sayede tavan yapısına daha az müdahaleyle iklimlendirme sistemi oluşturulabilir.

FDFU ile FDFL Arasındaki Fark

FDFU ve FDFL aynı döşeme tipi ürün ailesinde yer alır ancak aralarındaki temel fark dış gövdedir.

FDFL: Kasetli/kasalı döşeme tipi
FDFU: Kasetsiz/kasasız döşeme tipi

Mitsubishi Heavy Industries, FDFL'yi “with casing”, FDFU'yu ise “without casing” olarak tanımlar.

FDFL kendi dekoratif dış gövdesiyle mahal içerisinde görünür şekilde kullanılabilir.

FDFU ise genellikle mimari kaplama veya mobilya sistemi içerisine yerleştirilmeye daha uygundur.

Bu nedenle teknik kapasite kadar iç mimari beklentiler de iki model arasındaki seçimde önemlidir.

FDFU ile FDFW Arasındaki Fark

FDFW, Mitsubishi Heavy Industries KXZ ürün gamında Floor Standing – 2way olarak konumlandırılan döşeme tipi iç ünitedir.

FDFU'nun temel özelliği ise kasasız yapısıdır.

FDFW'nin iki yönlü hava dağılım karakteristiği öne çıkarken FDFU daha çok mimari olarak gizlenebilen döşeme tipi uygulamalara yöneliktir.

Her iki cihazın kullanım yeri benzer olabilse de hava dağılımı ve mimari uygulama biçimleri farklıdır.

FDFU ile FDK Duvar Tipi Arasındaki Fark

FDK yüksek duvar tipi iç ünitedir.

FDFU ise zemin seviyesine yakın konumlandırılır.

FDK doğrudan mahal içerisinde görülen tamamlanmış dekoratif gövdeye sahip bir klima cihazıdır.

FDFU'nun ise dış dekoratif kasası bulunmaz.

Bu nedenle iç ünitenin görünmemesi gereken mimari projelerde FDFU daha uygun olabilir.

FDFU ile FDE Tavan Tipi Arasındaki Fark

FDE tavan altına monte edilirken FDFU zemin seviyesinde kullanılır.

Her iki ürün de kapsamlı kanal sistemine ihtiyaç duymadan uygulanabilir.

FDE özellikle duvar alanlarının boş bırakılması gereken mağaza ve showroomlarda avantaj sağlayabilir.

FDFU ise tavanın kullanılamadığı ve pencere altı veya mobilya içi uygulamanın uygun olduğu projelerde öne çıkar.

FDFU ile FDUT Arasındaki Fark

FDUT ultra ince, düşük statik basınçlı kanallı iç ünitedir.

FDUT asma tavan içerisinde gizlenir.

FDFU ise zemin seviyesinde mimari kaplama içerisinde gizlenebilir.

Her iki cihaz da iç ünitenin doğrudan görünmesini önleyebilir fakat kullandıkları mimari alan tamamen farklıdır.

Tavan boşluğu varsa FDUT; tavan alanı bulunmuyor fakat pencere altı veya mobilya içi alan varsa FDFU değerlendirilebilir.

FDFU ile FDU Arasındaki Fark

FDU yüksek statik basınçlı kanallı tip iç ünitedir.

FDU uzun veya yüksek dirençli kanal sistemleriyle hava dağıtımı yapılmasına yönelik geliştirilmiştir.

FDFU ise kanal sisteminden çok döşeme seviyesinde yerel hava dağılımına yöneliktir.

Dolayısıyla iki cihaz aynı kapasiteye sahip olsa dahi uygulama amaçları farklıdır.

Mimari Kaplama Tasarımında Dikkat Edilmesi Gerekenler

FDFU'nun kasasız olması önemli tasarım özgürlüğü sağlar ancak yanlış mimari kaplama cihaz performansını olumsuz etkileyebilir.

Cihazın hava giriş ve hava çıkış alanlarının yeterli büyüklükte olması gerekir.

Dekoratif panelde çok küçük menfez açıklıkları bırakılması hava direncini artırabilir.

Bu durumda hava debisi düşebilir ve cihazın kapasitesi olumsuz etkilenebilir.

Aynı zamanda yüksek hava hızı nedeniyle istenmeyen ses oluşabilir.

Bu nedenle mimari kaplama tasarımı yalnızca görsel beklentilere göre yapılmamalıdır.

Hava Giriş Alanı Kapatılmamalıdır

FDFU'nun fanının gerekli hava debisini sağlayabilmesi için dönüş havası açıklığının yeterli olması gerekir.

Cihaz mobilya içerisine yerleştirildiğinde hava giriş bölgesi tamamen kapatılırsa fan gerekli havayı çekemez.

Bu durum kapasite düşüşüne, gürültünün artmasına ve sistemin verimsiz çalışmasına neden olabilir.

Bu nedenle kaplama üzerindeki hava giriş alanı mekanik projeye göre boyutlandırılmalıdır.

Hava Çıkışı Doğru Tasarlanmalıdır

Hava çıkış açıklığı da en az hava girişi kadar önemlidir.

Üfleme havasının mobilya içerisinde sıkışmaması gerekir.

Şartlandırılmış hava mümkün olduğunca düşük dirençle mahal içerisine aktarılmalıdır.

Hava çıkış menfezinin geometrisi, kanat açısı ve serbest geçiş alanı cihazın hava debisine göre belirlenmelidir.

Kısa Hava Devresi Önlenmelidir

Döşeme tipi cihazlarda hava giriş ve çıkışlarının yanlış konumlandırılması kısa hava devresine neden olabilir.

Bu durumda cihazın üflediği şartlandırılmış hava mahal içerisinde dolaşmadan yeniden hava girişine döner.

Böyle bir durum oda sıcaklığının doğru kontrol edilmesini zorlaştırabilir.

FDFU'nun yerleşimi ve mimari kaplama tasarımında üfleme ve emiş havasının birbirinden uygun şekilde ayrılması gerekir.

Isıtma Uygulamalarında FDFU

Sıcak havanın yükselme eğilimi nedeniyle döşeme seviyesinden hava dağıtımı ısıtma uygulamalarında uygun koşullarda avantaj sağlayabilir.

FDFU'nun düşük seviyedeki konumu sıcak havanın mahalin alt bölümünden dağıtılmasına yardımcı olur.

Özellikle cam cepheye yakın uygulamalarda soğuk yüzey etkisinin azaltılması açısından doğru cihaz yerleşimi önemlidir.

Ancak yüksek tavanlı mahallerde sıcak havanın üst bölgelerde birikme ihtimali de değerlendirilmelidir.

Soğutma Uygulamalarında FDFU

Soğuk hava doğal olarak aşağıya hareket etme eğiliminde olduğundan döşeme seviyesinden soğutma yapılırken hava atışının doğru yönlendirilmesi önemlidir.

Havanın yalnızca cihazın yakınında kalması istenmez.

Bu nedenle mahal geometrisi, hava debisi ve menfez tasarımı birlikte değerlendirilmelidir.

Uzun mahallerde tek cihaz yerine farklı noktalara yerleştirilmiş birden fazla iç ünite gerekebilir.

Otel Projelerinde FDFU

FDFU özellikle iç mimarinin önemli olduğu otel projelerinde değerlendirilebilir.

Cihaz pencere altında hazırlanan özel mobilya içerisine alınabilir.

Böylece standart klima cihazının görünümü yerine otel odasının mobilya konsepti korunabilir.

Ancak mobilya tasarımı sırasında hava giriş-çıkış alanları ve servis kapağı mutlaka dikkate alınmalıdır.

Klima cihazına ulaşmak için tüm mobilyanın sökülmesi gereken bir tasarım oluşturulmamalıdır.

Ofis Projelerinde FDFU

Cam cepheli ofislerde FDFU dış cepheye yakın alanlarda değerlendirilebilir.

Cihazın masa ve çalışma alanlarıyla ilişkisi doğru kurulmalıdır.

Üfleme havasının doğrudan çalışanların üzerine yüksek hızla gelmesi önlenmelidir.

Ayrıca masa, dolap veya perde gibi elemanların cihazın hava dolaşımını engellememesi gerekir.

Rezidans ve Üst Segment Konut Projeleri

VRF kullanılan üst segment konut veya rezidans projelerinde klima iç ünitesinin görünmemesi mimari açıdan önemli olabilir.

FDFU, pencere altı mobilyası veya özel mimari kaplama içerisinde gizlenerek bu ihtiyaca cevap verebilir.

Böylece teknik cihaz görünümü azaltılırken VRF sisteminin merkezi avantajlarından yararlanılabilir.

Mağaza ve Ticari Alanlar

FDFU mağaza ve ticari alanlarda da kullanılabilir.

Özellikle tavanın açık bırakıldığı mağazalarda kaset veya gizli kanallı iç ünite uygulaması zor olabilir.

Döşeme tipi cihaz uygun bir duvar boyunca özel dekoratif kaplama içerisinde kullanılabilir.

Ancak ürün rafları ve teşhir ekipmanlarının hava dolaşımını engellememesi gerekir.

Servis Erişimi Mutlaka Korunmalıdır

Kasetsiz cihazların mimari olarak gizlenmesi servis erişiminin unutulmasına neden olmamalıdır.

FDFU'nun filtre, fan, ısı eşanjörü, elektronik bileşenler ve boru bağlantılarına bakım sırasında erişilebilmesi gerekir.

Bu nedenle mimari kaplama üzerinde yeterli büyüklükte sökülebilir veya açılabilir servis paneli bırakılmalıdır.

Servis için sabit mobilyaların sökülmesi gereken uygulamalardan kaçınılmalıdır.

Filtre Bakımı

Döşeme seviyesindeki iç üniteler ortam tozuna daha yakın çalışabilir.

Filtre üzerinde biriken toz zamanla hava debisini azaltabilir.

Hava debisinin düşmesi cihaz performansının azalmasına ve ses seviyesinin değişmesine neden olabilir.

Bu nedenle FDFU kullanılan projelerde filtre erişimi kolay olmalı ve periyodik temizlik yapılmalıdır.

Drenaj Hattı

Soğutma sırasında iç ünitede yoğuşma suyu oluşur.

Bu suyun güvenli şekilde tahliye edilmesi gerekir.

FDFU zemin seviyesinde bulunduğundan drenaj hattının doğal eğimle bağlanabilmesi proje aşamasında kontrol edilmelidir.

Drenaj güzergâhının sonradan çözülmeye çalışılması mimari sorunlara neden olabilir.

Montaj tamamlandıktan sonra drenaj testi yapılmalıdır.

Soğutucu Akışkan Borulaması

FDFU, Mitsubishi Heavy Industries VRF sisteminin bir parçası olarak çalışır.

Bu nedenle cihazın sıvı ve gaz hattı bağlantıları ilgili dış ünite sistemiyle birlikte projelendirilir.

Boru çapları, toplam boru uzunluğu, kot farkları ve branşman yapısı Mitsubishi Heavy Industries'in güncel teknik seçim kriterlerine göre belirlenmelidir.

Kontrol Sistemleri

KXZ VRF sistemlerinin avantajlarından biri farklı kontrol çözümlerinin kullanılabilmesidir.

FDFU bağımsız oda kontrolüyle çalıştırılabileceği gibi uygun sistem tasarımında merkezi kontrol altyapısına da dahil edilebilir.

Özellikle otel ve büyük ofis projelerinde merkezi kontrol enerji yönetimi ve işletme açısından avantaj sağlayabilir.

Kullanılacak kumanda ve merkezi kontrol ekipmanının kesin uyumluluğu seçilen FDFU model koduna göre doğrulanmalıdır.

FDFU Seçiminde Nelere Dikkat Edilmelidir?

FDFU seçiminde öncelikle mahalin gerçek soğutma ve ısıtma yükü hesaplanmalıdır.

Bunun yanında:

• Cihazın yerleşim alanı
• Mimari kaplama ölçüleri
• Hava giriş açıklığı
• Hava çıkış açıklığı
• Servis erişimi
• Mobilya ve perde konumları
• Drenaj güzergâhı
• Soğutucu akışkan boruları
• Elektrik bağlantıları
• VRF dış ünite uyumluluğu
• Kontrol sistemi

birlikte değerlendirilmelidir.

Özellikle kasetsiz bir cihaz olduğu için mimari kaplama tasarımı sistem performansının önemli bir parçası haline gelir.

KXZ Sistemlerinde FDFU

Mitsubishi Heavy Industries KXZ ürün ailesi farklı mimari gereksinimler için geniş iç ünite seçenekleri sunar.

Aynı projede dört yönlü kaset FDT, kompakt kaset FDTC, kanallı FDU veya FDUM, duvar tipi FDK, tavan tipi FDE ve döşeme tipi FDFU gibi farklı iç üniteler kullanılabilir.

FDFU bu çeşitlilik içerisinde kasasız döşeme tipi çözümü temsil eder.

Bu sayede özellikle tavan yerine cephe veya pencere altı bölgesinin kullanılacağı mahaller de genel VRF sistemine dahil edilebilir.

FDFU'nun Avantajları

FDFU'nun en önemli avantajı mimari olarak gizlenebilen kasetsiz döşeme tipi bir VRF çözümü sunmasıdır.

Dekoratif dış kasanın bulunmaması projeye özel mobilya veya kaplama tasarımına olanak verir.

Asma tavan gerektirmemesi tavan yüksekliğinin korunmasına yardımcı olur.

Pencere altı ve cepheye yakın uygulamalarda değerlendirilebilir.

Gizli tavan cihazlarına kıyasla doğru mimari tasarımla servis erişimi daha kolay sağlanabilir.

VRF sisteminin parçası olması sayesinde binanın merkezi iklimlendirme ve kontrol altyapısıyla birlikte kullanılabilir.

Tetra Elektromekanik ile Mitsubishi Heavy FDFU Çözümleri

Tetra Elektromekanik, Mitsubishi Heavy Industries VRF sistemlerinde projeye uygun iç ve dış ünite seçimi, kapasite hesabı, borulama, drenaj ve kontrol altyapısının belirlenmesine yönelik çözümler sunmaktadır.

FDFU uygulamalarında mekanik proje ile iç mimari tasarımın birlikte yürütülmesi özellikle önemlidir.

Cihazın yerleştirileceği mobilya veya dekoratif kaplama; hava debisini sınırlandırmayacak, kısa hava devresi oluşturmayacak ve servis erişimini engellemeyecek şekilde tasarlanmalıdır.

Sonuç

Mitsubishi Heavy Industries FDFU Kasetsiz Döşeme Tipi, klima iç ünitesinin görünmesinin istenmediği ancak tavan içerisinde kaset veya kanallı cihaz kullanmanın uygun olmadığı VRF projelerine yönelik özel bir çözümdür.

Mitsubishi Heavy Industries FDFU'yu resmi olarak “Floor Standing – without casing”, yani kasasız döşeme tipi olarak sınıflandırmaktadır.

Bu yapı sayesinde FDFU pencere altı mobilyası, dekoratif panel veya projeye özel mimari kaplama içerisine entegre edilebilir.

Asma tavan gerektirmemesi, cepheye yakın uygulanabilmesi, mimari tasarım özgürlüğü ve VRF sistemiyle entegrasyonu ürünün temel avantajlarını oluşturur.

FDFU; uygun kapasite ve yerleşim hesabıyla otel, ofis, rezidans, mağaza, cam cepheli ticari alan ve renovasyon projelerinde değerlendirilebilir.

Tetra & Tetramech

Tetra Elektromekanik ve Gürcistan yapılanması Tetramech, Mitsubishi Heavy Industries VRF ve ticari iklimlendirme projelerinde ürün seçimi, projelendirme ve uygulama süreçlerine yönelik çözümler sunmaktadır.

FDFU kullanılan projelerde kapasite hesabının yanı sıra cihazın mimari kaplaması, hava giriş-çıkış alanları, servis erişimi, drenaj, soğutucu akışkan borulaması, dış ünite seçimi ve kontrol altyapısı birlikte değerlendirilerek projeye uygun sistem konfigürasyonu oluşturulabilir.

Sıkça Sorulan Sorular

Mitsubishi Heavy FDFU nedir?

FDFU, Mitsubishi Heavy Industries'in kasasız döşeme tipi VRF iç ünitesidir. Üretici ürünü “Floor Standing – without casing” kategorisinde sınıflandırmaktadır.

FDFU neden kasetsizdir?

Cihazın dekoratif dış kasası bulunmaz. Bu sayede iç ünite projeye özel mobilya, panel veya mimari kaplama içerisinde gizlenebilir.

FDFU ile FDFL arasındaki fark nedir?

FDFL dekoratif kasalı döşeme tipi, FDFU ise kasasız döşeme tipidir. FDFL doğrudan görünür şekilde kullanılabilirken FDFU mimari kaplama içerisine alınmaya daha uygundur.

FDFU ile FDFW arasındaki fark nedir?

FDFW iki yönlü döşeme tipi olarak konumlandırılır. FDFU'da ise kasasız yapı ve mimari entegrasyon öne çıkar.

FDFU asma tavan gerektirir mi?

Hayır. FDFU döşeme seviyesinde kullanıldığı için cihaz gövdesinin yerleştirileceği bir asma tavan boşluğuna ihtiyaç duymaz.

FDFU pencere altında kullanılabilir mi?

Uygun montaj ve mühendislik şartları sağlandığında pencere altı ve dış cepheye yakın uygulamalarda değerlendirilebilir.

FDFU mobilya içerisinde kullanılabilir mi?

Evet, kasasız yapının temel amaçlarından biri budur. Ancak mobilyada yeterli hava giriş-çıkış alanı ve servis erişimi mutlaka bırakılmalıdır.

FDFU otel odalarında kullanılabilir mi?

Uygun kapasite ve mimari tasarımla otel projelerinde değerlendirilebilir. Özellikle klima cihazının görünmesinin istenmediği pencere altı mobilya uygulamalarında avantaj sağlayabilir.

FDFU renovasyon projelerine uygun mudur?

Evet. Tavan içerisinde kapsamlı kanal veya kaset uygulaması yapılamayan mevcut yapılarda döşeme tipi çözüm önemli bir alternatif olabilir.

FDFU VRF iç ünitesi midir?

Evet. FDFU, Mitsubishi Heavy Industries'in ticari VRF sistemlerine yönelik döşeme tipi iç ünite ailesinde yer almaktadır.
