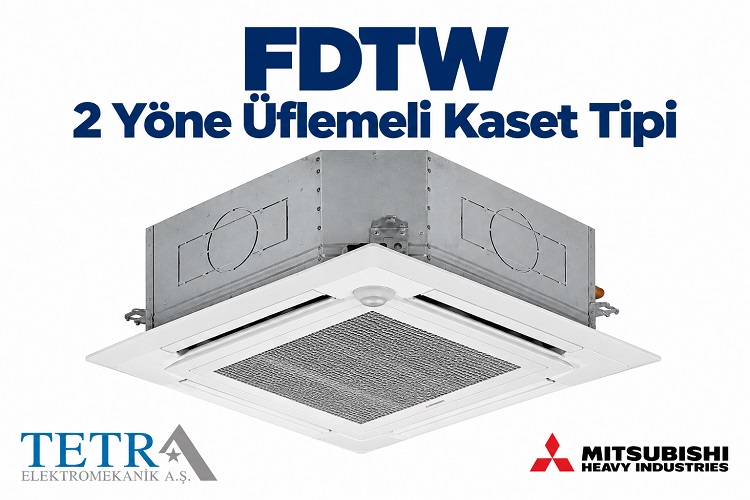

Mitsubishi Heavy Industries FDTW 2 Yöne Üflemeli Kaset Tipi

Ticari iklimlendirme projelerinde iç ünite seçimi yapılırken kapasite kadar mahallin geometrisi ve hava dağılımının hangi yönlerde gerçekleştirilmesi gerektiği de önemlidir. Dört yönlü kaset tipi iç üniteler geniş ve merkezi alanlarda avantaj sağlarken her proje bu hava dağılımına ihtiyaç duymaz.

Özellikle uzun, dikdörtgen veya hava akışının iki karşı yöne yönlendirilmesinin istendiği alanlarda Mitsubishi Heavy Industries FDTW 2 Yöne Üflemeli Kaset Tipi önemli bir alternatif oluşturur.

Mitsubishi Heavy Industries, güncel VRF ürün gamında FDTW'yi doğrudan “Ceiling Cassette - 2way”, yani iki yönlü tavan kaset tipi iç ünite olarak sınıflandırmaktadır. Mitsubishi Heavy Industries, Ltd.

FDTW 2 Yöne Üflemeli Kaset Tipi Nedir?

FDTW, Mitsubishi Heavy Industries KXZ VRF sistemlerinde kullanılan iki yönlü tavan kaset tipi iç ünitedir.

Cihaz gövdesinin büyük bölümü asma tavan içerisinde kalır. Mahal tarafından ise dekoratif panel ve iki yönde hava çıkışı görülür.

FDTW'nin temel farkı, şartlandırılmış havayı dört farklı yöne dağıtmak yerine iki ana yönde mahal içerisine göndermesidir. Bu tasarım belirli oda geometrilerinde hava akışının daha kontrollü şekilde planlanmasına yardımcı olur.

MHI'nin kaset tipi ürün ailesinde FDTW'nin yanında dört yönlü FDT, dört yönlü kompakt FDTC, tek yönlü FDTS ve tek yönlü kompakt FDTQ gibi farklı hava dağılımına sahip iç üniteler bulunmaktadır. Mitsubishi Heavy Industries, Ltd.

FDTW Kapasite Seçenekleri

Mitsubishi Heavy Industries'in güncel VRF kataloğunda FDTW ailesinde şu nominal soğutma kapasiteleri yer almaktadır: Mitsubishi Heavy Industries, Ltd.

Bu kapasite çeşitliliği sayesinde FDTW küçük ve orta ölçekli bağımsız mahallerden daha yüksek ısı yüküne sahip ticari alanlara kadar farklı projelerde değerlendirilebilir. Mitsubishi Heavy Industries, Ltd.

Cihaz kapasitesi yalnızca oda metrekaresine göre seçilmemelidir. Cephe yönü, cam alanları, güneş kazancı, kullanıcı sayısı, aydınlatma yükleri, elektronik ekipmanlar ve taze hava ihtiyacı gibi faktörlerin tamamı dikkate alınmalıdır.

İki Yönlü Hava Dağılımı

FDTW'nin karakteristik özelliği iki yöne hava üflemesidir.

MHI'nin resmi ürün sınıflandırmasında FDTW, diğer kaset modellerinden özellikle bu hava dağılımı yapısıyla ayrılmaktadır. Mitsubishi Heavy Industries, Ltd.

Bu yapı özellikle dikdörtgen mahallerde avantaj sağlayabilir.

Cihaz uygun noktaya yerleştirildiğinde şartlandırılmış hava iki karşı doğrultuya gönderilerek mahallin uzun ekseni boyunca dağılım sağlanabilir.

Bu nedenle koridor benzeri geniş geçiş alanları, uzun toplantı odaları, mağazalar, ofisler ve benzeri ticari alanlarda FDTW proje şartlarına bağlı olarak dört yönlü kasetlere alternatif oluşturabilir.

Bağımsız Flap Kontrol Sistemi

FDTW'nin önemli özelliklerinden biri Individual Flap Control System, yani bağımsız hava yönlendirme kanadı kontrol sistemidir.

Mitsubishi Heavy Industries, güncel FDTW teknik dokümanında hava çıkışı tasarımının geliştirilerek hava yönünün flap sistemleri üzerinden kontrol edilebildiğini belirtmektedir. Mitsubishi Heavy Industries, Ltd.

Bu özellik mahal içerisindeki hava dağılımının kullanım koşullarına göre düzenlenmesine yardımcı olur.

Örneğin cihazın bir tarafında kullanıcıların yoğun olduğu bir çalışma alanı, diğer tarafında ise geçiş bölgesi bulunuyorsa hava yönleri buna göre düzenlenebilir.

Ayarlanabilir Salınım Aralığı

FDTW'nin flap sistemi yalnızca sabit bir hava yönü sunmaz.

MHI teknik dokümanına göre kanatlar, kablolu kumanda üzerinden belirlenen üst ve alt pozisyonlar arasındaki aralıkta salınım gerçekleştirebilir. Mitsubishi Heavy Industries, Ltd.

Bu özellik hava akışının yalnızca yatay düzlemde değil, kullanıcıların bulunduğu bölgeye göre dikey açı açısından da ayarlanabilmesine yardımcı olur.

Soğutma ve ısıtma modlarında hava dağılımının farklı şekilde ayarlanması mahal içerisindeki sıcaklık dağılımını iyileştirebilir.

Opsiyonel Hareket Sensörü

FDTW için Motion Sensor, yani hareket sensörü seçeneği bulunmaktadır.

Mitsubishi Heavy Industries'e göre sensör panelin köşe bölümüne yerleştirilir ve mahal içerisindeki insanların varlığını ve hareket seviyesini algılayabilir. Bu bilgi, konforu ve enerji tasarrufunu destekleyen kontrol senaryolarında kullanılabilir. Mitsubishi Heavy Industries, Ltd.

MHI ayrıca hareket sensörünün gereksiz aşırı soğutma veya ısıtmanın önlenmesine yardımcı olabildiğini; uygun kontrol yapısında mahal boş kaldığında cihazı durdurup kullanıcı geri döndüğünde çalışmayı yeniden başlatabilecek senaryolar oluşturabildiğini belirtmektedir. Mitsubishi Heavy Industries, Ltd.

Bu özellik özellikle toplantı odaları, eğitim alanları ve gün içerisinde kullanım yoğunluğu değişen ofisler için avantaj sağlayabilir.

750 mm Drenaj Pompası

Kaset tipi iç ünitelerde yoğuşma suyunun güvenli şekilde tahliye edilmesi gerekir.

FDTW'de entegre drenaj sistemi bulunmaktadır. Mitsubishi Heavy Industries'in güncel teknik dokümanına göre drenaj pompası, montaj koşullarına bağlı olmak üzere tavan yüzeyinden 750 mm seviyesine kadar drenaj hattı düzenlemesine olanak sağlayan bir yapı sunmaktadır. Mitsubishi Heavy Industries, Ltd.

Bu özellik özellikle drenaj hattının doğrudan aşağı eğimle götürülemediği asma tavan uygulamalarında montaj esnekliği sağlar.

Nihai drenaj uygulaması üreticinin montaj kılavuzundaki maksimum yükseklik, eğim ve boru çapı koşullarına uygun yapılmalıdır.

Drenaj Kontrolünü Kolaylaştıran Tasarım

FDTW yalnızca drenaj pompasıyla değil, bakım ve devreye alma işlemlerini kolaylaştırmaya yönelik detaylarla da tasarlanmıştır.

MHI'nin teknik dokümanında cihaz üzerinde drainage spout, yani drenaj test bağlantısı bulunduğu belirtilmektedir. Bu bölüm üzerinden drenaj akış testi daha kolay gerçekleştirilebilir. Mitsubishi Heavy Industries, Ltd.

Ayrıca drenaj tavasının durumunun kontrol edilebilmesi için şeffaf erişim bölümü bulunmaktadır.

Bu tasarım sayesinde drenaj tavasının bazı kontrolleri tavayı tamamen sökmeden yapılabilir. Mitsubishi Heavy Industries, Ltd.

Özellikle çok sayıda iç ünitenin bulunduğu ticari VRF projelerinde bakım erişiminin kolay olması işletme açısından önemli avantajdır.

Düşük ve Yüksek Kapasiteli FDTW Modelleri

FDTW ailesinde farklı kapasite sınıflarına göre teknik özellikler değişmektedir.

Güncel MHI kataloğunda FDTW28, FDTW45, FDTW56 ve FDTW71 modellerinin yanı sıra FDTW90, FDTW112 ve FDTW140 modelleri de bulunmaktadır. Mitsubishi Heavy Industries, Ltd.

Bu sayede iki yönlü kaset tipi hava dağılımı yalnızca küçük odalar için değil, daha yüksek kapasite gerektiren ticari alanlarda da kullanılabilir.

Örneğin FDTW140 modeli 14 kW nominal soğutma ve 16 kW nominal ısıtma kapasitesine kadar çıkmaktadır. Mitsubishi Heavy Industries, Ltd.

Ses Seviyesi ve Akustik Konfor

İç ünitenin ses seviyesi özellikle ofis, otel ve toplantı alanlarında önemlidir.

MHI'nin güncel FDTW teknik tablosunda düşük kapasite grubunda fan hızına bağlı olarak farklı ses basınç seviyeleri belirtilmektedir. Örneğin FDTW28–71 sınıfında katalog değerleri yaklaşık 31 dB(A) seviyesinden başlayabilmektedir. Daha yüksek kapasiteli modellerde hava debisi ve ses seviyesi artmaktadır. Mitsubishi Heavy Industries, Ltd.

Bu nedenle cihaz seçilirken yalnızca kapasite değil, seçilen modelin farklı fan hızlarındaki ses değerleri de değerlendirilmelidir.

Kablolu Kumanda Seçenekleri

Mitsubishi Heavy Industries FDTW farklı kontrol seçenekleriyle kullanılabilir.

Güncel katalogda FDTW28–71 grubu için RC-E5, RCH-E3 ve RC-EX3D gibi kablolu kumanda seçenekleri gösterilmektedir. Mitsubishi Heavy Industries, Ltd.

Kablolu kontrol cihazları ticari yapılarda çalışma modu, sıcaklık, fan ve hava yönlendirme ayarlarının merkezi bir noktadan yönetilmesini kolaylaştırabilir.

Kullanılabilecek fonksiyonlar seçilen kumanda ve sistem kombinasyonuna göre değişebileceğinden kontrol ekipmanlarının proje aşamasında belirlenmesi gerekir.

Kablosuz Kumanda Kullanımı

FDTW için uygun model ve sistem kombinasyonunda kablosuz kumanda seçeneği de bulunmaktadır.

Ancak Mitsubishi Heavy Industries, bağımsız flap kontrol sistemi kullanılırken kablosuz uzaktan kumandanın uygulanamadığını güncel teknik dokümanda özellikle belirtmektedir. Mitsubishi Heavy Industries, Ltd.

Bu nedenle hava yönlendirme fonksiyonlarının tam olarak kullanılmasının istendiği projelerde kontrol cihazı seçiminin iç ünite özellikleriyle birlikte yapılması gerekir.

FDTW ile FDT Arasındaki Fark

Mitsubishi Heavy Industries ürün gamında:

FDT – 4 yöne üflemeli kaset tipi

FDTW – 2 yöne üflemeli kaset tipi

olarak sınıflandırılmaktadır. Mitsubishi Heavy Industries, Ltd.

FDT geniş ve merkezi alanlarda dört farklı yöne hava dağılımı sağlar.

FDTW ise hava akışını iki ana yönde gerçekleştirir.

Bu nedenle hangi modelin kullanılacağı kapasiteden bağımsız olarak mahal geometrisine ve istenen hava dağılımına göre belirlenmelidir.

FDTW ile FDTC Arasındaki Fark

FDTC, Mitsubishi Heavy Industries'in 4 yöne üflemeli kompakt kaset tipi iç ünitesidir. FDTW ise standart iki yönlü kaset tipidir. Mitsubishi Heavy Industries, Ltd.

FDTC özellikle 600 × 600 mm sınıfındaki grid tavan uygulamalarına yönelik kompakt yapısıyla öne çıkarken FDTW'nin temel avantajı iki yönlü hava dağılımıdır.

Dolayısıyla bu iki ürün farklı proje ihtiyaçlarına cevap verir.

FDTW ile FDTS Arasındaki Fark

FDTS, tek yöne üflemeli kaset tipi iç ünitedir.

FDTW ise iki yöne hava dağıtır. MHI her iki ürünü de kaset tipi iç ünite ailesinde ayrı modeller olarak sunmaktadır. Mitsubishi Heavy Industries, Ltd.

Dar ve hava akışının yalnızca tek doğrultuda olması gereken bir mahalde FDTS değerlendirilebilirken iki karşı yöne hava dağılımının avantaj sağladığı alanlarda FDTW kullanılabilir.

FDTW ile FDTQ Arasındaki Fark

FDTQ, tek yönlü kompakt kaset tipi iç ünitedir.

FDTW ise daha geniş kapasite seçeneklerine sahip iki yönlü kaset tipi bir çözüm olarak konumlandırılmıştır. Mitsubishi Heavy Industries, Ltd.

Bu nedenle kaset tipi cihaz seçerken yalnızca cihazın fiziksel boyutuna değil, hava çıkış yönüne ve mahal geometrisine de dikkat edilmelidir.

Ofislerde FDTW Kullanımı

FDTW özellikle dikdörtgen planlı açık ofislerde değerlendirilebilir.

Cihazın mahalin orta eksenine yerleştirilmesiyle hava iki farklı yöne gönderilebilir. Bu yapı çalışma alanının iki tarafında bulunan kullanıcı bölgelerinin iklimlendirilmesine yardımcı olabilir.

Opsiyonel hareket sensörü de ofisin kullanım yoğunluğuna göre enerji tasarrufu senaryolarının oluşturulmasına katkı sağlayabilir. Mitsubishi Heavy Industries, Ltd.

Toplantı Salonlarında FDTW

Uzun toplantı masalarının bulunduğu dikdörtgen salonlarda hava dağılımının tek bir noktada yoğunlaşması kullanıcı konforunu olumsuz etkileyebilir.

İki yönlü FDTW, uygun konumlandırma yapıldığında havanın salonun iki tarafına dağıtılmasına yardımcı olabilir.

Bağımsız flap kontrolü sayesinde hava yönünün kullanıcı konumuna göre ayarlanabilmesi de bu tür uygulamalarda önemli avantaj sağlayabilir. Mitsubishi Heavy Industries, Ltd.

Mağaza ve Showroomlarda FDTW

Mağaza ve showroomlarda tavan alanı genellikle aydınlatma, sprinkler, kamera ve diğer teknik ekipmanlarla paylaşılır.

Bu nedenle iç ünitenin doğru noktaya yerleştirilmesi önemlidir.

FDTW'nin iki yönlü hava dağılımı özellikle uzun mağaza planlarında uygun bir sistem tasarımıyla kullanılabilir.

Cihazın hava çıkışlarının yüksek raflar, dekoratif paneller veya diğer mimari elemanlarla engellenmemesi gerekir.

Otel ve Konaklama Projelerinde FDTW

Otel projelerinde FDTW özellikle ortak kullanım alanları, toplantı odaları, koridor bağlantılı geniş alanlar ve farklı ticari mahallerde değerlendirilebilir.

Bu alanlarda cihazın kapasitesi kadar ses seviyesi ve hava akışının kullanıcıların üzerine doğrudan yönelmemesi de önemlidir.

Düşük fan hızlarının ve flap kontrolünün doğru kullanılması konforun artırılmasına yardımcı olabilir.

Restoran ve Kafe Uygulamaları

Restoranlarda masa yerleşimleri nedeniyle hava akışının kontrol edilmesi önemlidir.

FDTW'nin iki yönlü hava dağılımı, cihazın doğru noktaya yerleştirilmesi durumunda masaların bulunduğu alanların iklimlendirilmesine yardımcı olabilir.

Ancak mutfak veya yüksek ısı yükü bulunan bölgelerin havalandırma ve iklimlendirme ihtiyaçları ayrı olarak hesaplanmalıdır.

FDTW'nin VRF Sistemlerindeki Yeri

Mitsubishi Heavy Industries, FDTW'yi büyük ticari binalara yönelik KXZ VRF inverter multi-system iç ünite ailesinin bir parçası olarak sunmaktadır. Mitsubishi Heavy Industries, Ltd.

KXZ ürün gamında farklı mahaller için çok sayıda iç ünite tipi bulunmaktadır.

Bu sayede aynı projede açık ofis için FDT, dikdörtgen mahal için FDTW, küçük grid tavanlı oda için FDTC ve mimari koşullara göre kanal tipi veya duvar tipi iç üniteler birlikte kullanılabilir.

Bu çeşitlilik VRF sisteminin en önemli proje avantajlarından biridir.

FDTW Seçiminde Nelere Dikkat Edilmelidir?

FDTW seçiminde ilk aşama doğru ısı yükü hesabıdır.

Cihaz kapasitesi belirlendikten sonra mahallin geometrisi incelenmeli ve iki yönlü hava dağılımının proje için uygun olup olmadığı değerlendirilmelidir.

Asma tavan içerisinde cihaz gövdesi, drenaj hattı, soğutucu akışkan boruları ve elektrik bağlantıları için yeterli alan bulunmalıdır.

Drenaj pompasının sunduğu montaj esnekliğine rağmen borulama üreticinin belirttiği sınırlar içerisinde gerçekleştirilmelidir. Mitsubishi Heavy Industries, Ltd.

Ayrıca kullanılacak KXZ dış ünite, kontrol sistemi ve FDTW iç ünite modelinin teknik uyumluluğu üretici seçim dokümanları üzerinden doğrulanmalıdır.

Bakım ve Servis Kolaylığı

VRF sistemlerinde iç üniteler uzun yıllar çalıştığı için servis erişimi tasarımın önemli bir parçasıdır.

FDTW'nin drenaj akışının kontrol edilmesini kolaylaştıran test bağlantısı ve drenaj tavasının durumunu görmeye yardımcı olan şeffaf kontrol bölümü bakım açısından avantaj sağlar. Mitsubishi Heavy Industries, Ltd.

Bununla birlikte cihazın montajı sırasında servis kapağına ve filtreye erişim için yeterli alan bırakılması gerekir.

Asma tavan tasarımı cihaz monte edildikten sonra bakım yapılmasını engellememelidir.

Mitsubishi Heavy FDTW'nin Avantajları

FDTW'nin temel avantajı iki yönlü hava dağılımını geniş kapasite seçenekleriyle bir araya getirmesidir.

2,8–14 kW nominal soğutma kapasitesi aralığı farklı büyüklükteki ticari mahaller için seçenek oluşturur. Bağımsız flap kontrol sistemi hava akışının mahal kullanımına göre düzenlenmesini sağlarken opsiyonel hareket sensörü kullanıcı varlığını algılayarak konfor ve enerji yönetimini destekleyebilir. Mitsubishi Heavy Industries, Ltd.

750 mm drenaj pompası ve bakım kolaylığına yönelik tasarım detayları ise cihazın uygulama ve işletme tarafındaki avantajlarını güçlendirir. Mitsubishi Heavy Industries, Ltd.

Tetra Elektromekanik ile FDTW Çözümleri

Tetra Elektromekanik, Mitsubishi Heavy Industries VRF sistemlerinde projeye uygun dış ve iç ünite seçimi, kapasite belirleme, borulama altyapısı ve kontrol sistemi planlamasına yönelik çözümler sunmaktadır.

FDTW seçiminde yalnızca gerekli kapasitenin belirlenmesi yeterli değildir. Mahallin geometrisi, tavan yüksekliği, hava dağılım yönü, kullanıcı konumları, ses gereksinimleri ve servis erişimi birlikte değerlendirilmelidir.

Özellikle iki yönlü kaset tipi cihazlarda montaj konumu, sistem performansı kadar kullanıcı konforunu da doğrudan etkiler.

Sonuç

Mitsubishi Heavy Industries FDTW 2 Yöne Üflemeli Kaset Tipi, iki doğrultuda kontrollü hava dağılımının gerekli olduğu VRF projelerine yönelik tavan kaset tipi iç ünitedir.

MHI'nin güncel ürün gamında FDTW28'den FDTW140'a uzanan seri, 2,8–14,0 kW nominal soğutma ve 3,2–16,0 kW nominal ısıtma kapasitesi seçenekleri sunmaktadır. Mitsubishi Heavy Industries, Ltd.

Bağımsız flap kontrolü, ayarlanabilir salınım aralığı, opsiyonel hareket sensörü, 750 mm drenaj pompası ve bakım kolaylığına yönelik drenaj kontrol yapısı FDTW'nin öne çıkan özellikleridir. Mitsubishi Heavy Industries, Ltd.

Bu özellikleriyle FDTW; ofis, mağaza, showroom, toplantı salonu, otel, restoran ve benzeri ticari mahallerde doğru sistem tasarımıyla değerlendirilebilir.

Tetra & Tetramech

Tetra Elektromekanik ve Gürcistan yapılanması Tetramech, Mitsubishi Heavy Industries VRF ve merkezi iklimlendirme projelerinde ürün seçimi, projelendirme ve uygulama süreçlerine yönelik çözümler sunmaktadır.

FDTW uygulamalarında kapasite, iç ünite yerleşimi, hava dağılım yönleri, dış ünite sistemi, borulama, drenaj ve kontrol altyapısı birlikte değerlendirilerek projeye uygun VRF konfigürasyonu oluşturulabilir.

Sıkça Sorulan Sorular

Mitsubishi Heavy FDTW nedir?

FDTW, Mitsubishi Heavy Industries'in iki yöne üflemeli tavan kaset tipi VRF iç ünitesidir. MHI resmi ürün gamında ürünü “Ceiling Cassette - 2way” olarak sınıflandırmaktadır. Mitsubishi Heavy Industries, Ltd.

FDTW kaç yöne hava üfler?

FDTW iki yöne hava dağıtır. Dört yönlü FDT ve tek yönlü FDTS'den temel farklarından biri budur. Mitsubishi Heavy Industries, Ltd.

FDTW kaç kW kapasiteye sahiptir?

Güncel MHI kataloğunda FDTW serisi 2,8–14,0 kW nominal soğutma kapasitesi seçeneklerine sahiptir. Nominal ısıtma kapasitesi ise modele göre 3,2–16,0 kW aralığındadır. Mitsubishi Heavy Industries, Ltd.

FDTW'de hareket sensörü var mı?

Hareket sensörü opsiyonel olarak kullanılabilir. Sensör mahal içerisindeki insan varlığını ve hareketini algılayarak uygun kontrol senaryolarında konfor ve enerji tasarrufuna katkıda bulunabilir. Mitsubishi Heavy Industries, Ltd.

FDTW'de drenaj pompası bulunuyor mu?

Evet. Güncel MHI teknik dokümanında FDTW için 750 mm drenaj pompası belirtilmektedir. Mitsubishi Heavy Industries, Ltd.

FDTW'nin hava yönü ayarlanabilir mi?

Evet. FDTW bağımsız flap kontrol sistemine sahiptir. Kablolu kumanda üzerinden flapların çalışma ve salınım aralıkları düzenlenebilir. Mitsubishi Heavy Industries, Ltd.

FDTW ile FDT arasındaki fark nedir?

FDT dört yöne, FDTW ise iki yöne üflemeli kaset tipi iç ünitedir. Hangi modelin uygun olduğu mahal geometrisi ve gerekli hava dağılımına göre belirlenmelidir. Mitsubishi Heavy Industries, Ltd.

FDTW ile FDTC arasındaki fark nedir?

FDTC dört yönlü kompakt kaset tipi iç ünitedir. FDTW ise iki yönlü kaset tipidir. FDTC özellikle 600 × 600 mm sınıfındaki kompakt tavan uygulamalarıyla öne çıkar. Mitsubishi Heavy Industries, Ltd.

FDTW hangi alanlarda kullanılabilir?

FDTW özellikle iki yönlü hava dağılımının avantaj sağladığı ofis, toplantı salonu, mağaza, showroom, otel, restoran ve dikdörtgen planlı ticari mahallerde uygun kapasite ve sistem tasarımıyla değerlendirilebilir.
