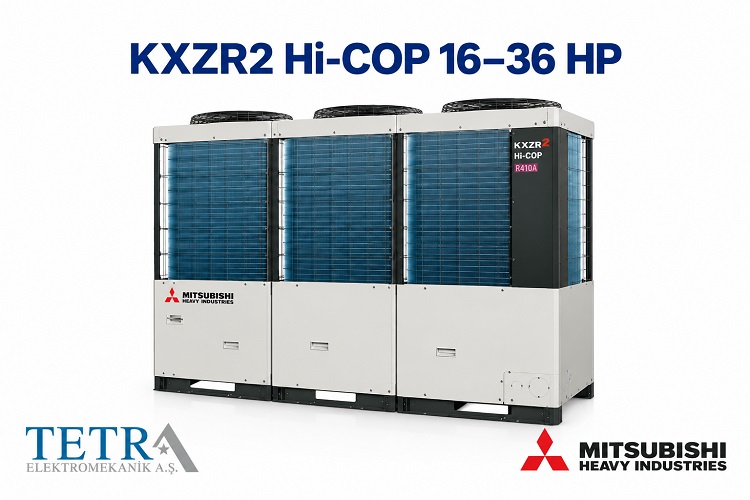

Mitsubishi Heavy KXZR2 Hi-COP 16–36 HP: Yüksek Verimli Isı Geri Kazanımlı VRF

Büyük ticari yapılarda iklimlendirme sisteminden beklenen yalnızca yeterli ısıtma ve soğutma kapasitesi değildir. Özellikle gün boyunca uzun süre kullanılan oteller, ofisler, iş merkezleri ve karma kullanımlı yapılarda enerji verimliliği, bağımsız mahal kontrolü ve değişken yük şartlarına uyum önemli tasarım kriterleri arasında yer alır.

Mitsubishi Heavy Industries KXZR2 Hi-COP 16–36 HP, bu ihtiyaçlara yönelik geliştirilen yüksek verimli, 3 borulu ısı geri kazanımlı VRF sistemidir.

Hi-COP versiyonu, KXZR2 ürün ailesinin enerji performansına odaklanan sistem alternatifidir. Mitsubishi Heavy Industries'in teknik dokümanları, Hi-COP modellerini standart KXZR2 modelleriyle birlikte karşılaştırmakta ve özellikle EER/COP performansındaki gelişimi öne çıkarmaktadır.

KXZR2 Hi-COP Nedir?

KXZR2 Hi-COP, Mitsubishi Heavy Industries'in büyük ticari yapılara yönelik VRF inverter multi-system ürün ailesinde bulunan ısı geri kazanımlı sistem çözümüdür.

Buradaki “Hi-COP” ifadesi, yüksek enerji verimliliğine odaklanan konfigürasyonu ifade eder.

Sistem 3 borulu mimari kullanarak farklı iç ünitelerin aynı anda farklı çalışma modlarında kullanılmasına olanak sağlar. Böylece binanın bir bölümünde soğutma yapılırken başka bir bölümünde ısıtma gerçekleştirilebilir.

Bu çalışma biçimi özellikle farklı cephelere, kullanım yoğunluklarına veya bağımsız mahallere sahip büyük yapılarda avantaj sağlar.

Mitsubishi Heavy Industries, KXZ ürün ailesini büyük ticari yapılar için VRF inverter multi-system klima sistemleri kategorisinde sunmaktadır.

16–36 HP Kapasite Aralığı

KXZR2 Hi-COP ürün grubu, yüksek verimlilik odaklı dış ünite kombinasyonlarıyla farklı ticari proje kapasitelerine uyarlanabilir.

Mitsubishi Heavy Industries'in teknik VRF dokümanlarında 16–24 HP Hi-COP ısı geri kazanımlı kombinasyonlar 45–67 kW nominal kapasite aralığında gösterilmektedir. Örneğin 16 HP sistem 45 kW, 18 HP 50 kW, 20 HP 56 kW, 22 HP 61,5 kW ve 24 HP 67 kW nominal soğutma kapasitesi sunmaktadır.

Daha yüksek sistem kapasitelerinde dış ünite kombinasyonları kullanılarak ürün ailesi genişletilir.

Bu modüler yaklaşım, projenin hesaplanan ısıtma ve soğutma yüküne göre uygun dış ünite kombinasyonunun oluşturulmasını sağlar.

Hi-COP Teknolojisinin Temel Amacı

Büyük VRF sistemleri yıl içerisinde çoğu zaman nominal maksimum kapasitede çalışmaz.

Binadaki insan sayısı, güneş yükü, dış hava sıcaklığı, kullanılan ekipmanlar ve mahal kullanım oranları gün boyunca değişir.

Bu nedenle gerçek işletme koşullarında kısmi yük performansı büyük önem taşır.

KXZR2 Hi-COP sistemi, yalnızca yüksek kapasite sağlamak yerine değişken yük şartlarında verimli çalışma hedefiyle tasarlanmıştır.

Mitsubishi Heavy Industries'in yayımladığı karşılaştırmalarda KXZR2 Hi-COP modellerinin EER ve COP değerleri standart KXZR2 sistemleriyle karşılaştırılmakta ve Hi-COP modellerinin enerji verimliliği odaklı konumu açıkça gösterilmektedir.

3 Borulu Isı Geri Kazanım Sistemi

KXZR2 Hi-COP'u klasik 2 borulu VRF sistemlerinden ayıran en önemli özelliklerden biri 3 borulu ısı geri kazanım mimarisidir.

Bu yapı sayesinde sistem farklı iç ünitelerde aynı anda ısıtma ve soğutma yapabilir.

Örneğin güneş alan bir ofis bölümünde soğutma gerekirken kuzey cephesindeki başka bir bölümde ısıtma ihtiyacı bulunabilir.

KXZR2 Hi-COP bu iki ihtiyacı aynı merkezi VRF altyapısı içerisinde yönetebilir.

Bu özellik özellikle otel, hastane, ofis ve karma kullanımlı binalarda önemlidir.

Isı Geri Kazanımı Neden Önemlidir?

Standart soğutma işleminde iç ortamdan alınan termal enerji dış ortama aktarılır.

Isı geri kazanımlı VRF sisteminde ise uygun çalışma koşullarında bu enerjinin bir bölümü binanın ısıtma ihtiyacı bulunan başka bir bölümüne yönlendirilebilir.

Dolayısıyla bir mahalden alınan enerji başka bir mahal için kullanılabilir.

Bu sistem mimarisi, özellikle aynı anda önemli miktarda ısıtma ve soğutma yükünün oluştuğu yapılarda enerji verimliliğine katkıda bulunabilir.

Gerçek tasarruf miktarı ise binanın kullanım profiline, dış hava şartlarına, iç yüklerine ve eş zamanlı ısıtma-soğutma oranına bağlıdır.

Eş Zamanlı Isıtma ve Soğutmada Yüksek Verimlilik

KXZR2 Hi-COP'un dikkat çeken özelliklerinden biri, eş zamanlı ısıtma ve soğutma sırasında ısı geri kazanımından yararlanabilmesidir.

Mitsubishi Heavy Industries'in Avrupa VRF kataloğunda sistemin, eş zamanlı ısıtma-soğutma çalışmasında soğutucu akışkan devresi içerisindeki verimli çalışma modunu otomatik olarak belirlediği açıklanmaktadır.

Üretici, belirli laboratuvar/hesap koşullarında ısı geri kazanım çalışmasında maksimum COP değerinin 9,0'ın üzerine çıkabildiğini belirtmektedir. Bu değer belirli sıcaklık ve %50 soğutma/%50 ısıtma yükü koşullarına aittir; genel veya her projede elde edilecek COP değeri olarak değerlendirilmemelidir.

Bu nedenle gerçek proje performansı, sistem tasarımı ve işletme koşullarına göre ayrıca değerlendirilmelidir.

16 HP Hi-COP Sistem Performansı

16 HP KXZR2 Hi-COP kombinasyonu, Mitsubishi Heavy Industries'in teknik tablosunda 45 kW nominal soğutma ve 45 kW nominal ısıtma kapasitesi ile listelenmektedir.

Aynı teknik tabloda bu kombinasyon için EER 3,91 ve COP 4,27 değerleri verilmektedir.

Bu değerler nominal test şartlarına aittir ve gerçek işletme performansı dış ortam sıcaklığı, iç ortam yükleri ve sistem çalışma koşullarına göre değişebilir.

VTCC – Değişken Sıcaklık ve Kapasite Kontrolü

KXZR2 serisinin önemli teknolojilerinden biri VTCC – Variable Temperature and Capacity Control sistemidir.

Mitsubishi Heavy Industries, VTCC'yi gelişmiş değişken sıcaklık ve kapasite kontrolü olarak tanımlamaktadır.

VRF sistemlerinde binanın kapasite ihtiyacı sürekli değiştiğinden kompresör ve soğutucu akışkan çevriminin gerçek yüke uygun şekilde yönetilmesi önemlidir.

VTCC teknolojisinin amacı da sistemin çalışma koşullarını anlık kapasite ihtiyacına göre optimize etmektir.

Bu yaklaşım özellikle kısmi yükte uzun süre çalışan ticari yapılarda önem kazanır.

Sürekli Isıtma Kapasitesi Kontrolü

Mitsubishi Heavy Industries, KXZR2 ürün ailesinde Continuous Heating Capacity Control – Sürekli Isıtma Kapasitesi Kontrolü özelliğini de öne çıkarmaktadır.

Kış koşullarında dış ünitenin ısı eşanjöründe buzlanma meydana gelebilir ve sistemin defrost işlemine geçmesi gerekebilir.

Isıtma kapasitesinin mümkün olduğunca kararlı biçimde korunmasına yönelik kontrol teknolojileri, özellikle otel ve ofis gibi kesintisiz konfor beklentisinin bulunduğu yapılarda önemlidir.

1000 Metreye Kadar Toplam Borulama

Büyük ticari binalarda dış üniteler ile iç üniteler arasında uzun mesafeler bulunabilir.

KXZR2 Hi-COP bu tür projelere yönelik geniş borulama imkânları sunmaktadır.

Mitsubishi Heavy Industries'in teknik dokümanında Hi-COP ısı geri kazanımlı kombinasyonlar için toplam boru uzunluğu 1000 metreye kadar, maksimum boru hattı ise 160 metreye kadar belirtilmektedir.

Bu özellik özellikle geniş taban alanına sahip iş merkezleri, oteller ve çok katlı ticari yapılarda sistem tasarımına esneklik sağlar.

Bununla birlikte gerçek projedeki izin verilen mesafeler, branşman yapısı ve kot farkları seçilen model ve sistem konfigürasyonuna göre teknik doküman üzerinden kontrol edilmelidir.

Geniş Dış Ortam Çalışma Aralığı

KXZR2 Hi-COP sistemlerinin ticari uygulamalardaki önemli özelliklerinden biri farklı dış ortam sıcaklıklarında çalışabilecek şekilde tasarlanmasıdır.

Mitsubishi Heavy Industries'in teknik verilerinde ilgili Hi-COP kombinasyonları için dış ortam çalışma aralığı soğutmada -15 °C ile +46 °C kuru termometre, ısıtmada ise -20 °C ile +15,5 °C yaş termometre olarak belirtilmektedir.

Bu değerler, farklı iklim koşullarındaki ticari projelerde sistem tasarımına esneklik sağlar.

R410A Soğutucu Akışkan

Mitsubishi Heavy Industries'in KXZR2 Hi-COP teknik tablolarında ilgili sistemler R410A soğutucu akışkanla listelenmektedir.

Soğutucu akışkan miktarı ve ilave şarj gereksinimi, seçilen dış ünite kombinasyonu ile gerçek borulama uzunluklarına göre hesaplanmalıdır.

Bu nedenle VRF sistemlerinde gaz şarjı yalnızca cihaz kapasitesine bakılarak belirlenmemeli, üreticinin teknik hesap yöntemleri uygulanmalıdır.

Çok Sayıda İç Ünitenin Merkezi Yönetimi

KXZR2 Hi-COP gibi yüksek kapasiteli VRF sistemlerinin önemli avantajlarından biri, tek bir sistem altyapısında çok sayıda iç ünitenin kullanılabilmesidir.

Bağlanabilecek iç ünite sayısı seçilen dış ünite kombinasyonuna göre değişmektedir.

Örneğin Mitsubishi Heavy Industries'in 16–24 HP Hi-COP teknik tablosunda model kombinasyonuna göre 53 ile 71 arasında, 16 HP kombinasyonda ise 60'a kadar iç ünite bağlantısı gösterilmektedir.

Bu kapasite büyük otel, ofis ve ticari yapılarda merkezi bir VRF altyapısının kurulmasına yardımcı olur.

Farklı İç Ünite Seçenekleri

VRF sistemlerinin proje esnekliğini artıran unsurlardan biri farklı iç ünite tiplerinin aynı sistem içerisinde kullanılabilmesidir.

Mimari ve kullanım ihtiyacına bağlı olarak kaset tipi, kanal tipi, duvar tipi veya farklı VRF iç üniteleri değerlendirilebilir.

Örneğin geniş açık ofis alanlarında kaset veya kanal tipi iç üniteler kullanılabilirken daha küçük bağımsız odalarda farklı çözümler tercih edilebilir.

Bu sayede her mahale aynı tip cihaz yerleştirmek yerine kullanım amacına uygun bir sistem oluşturulabilir.

Otellerde KXZR2 Hi-COP Kullanımı

Oteller, ısı geri kazanımlı VRF sistemlerinin avantajlarından yararlanabilecek yapı türlerinin başında gelir.

Otelin farklı cephelerinde bulunan odalar aynı anda farklı iklimlendirme ihtiyacına sahip olabilir.

Bir misafir odasında ısıtma talebi varken başka bir odada soğutma talebi bulunabilir.

KXZR2 Hi-COP'un 3 borulu sistem yapısı bu farklı taleplerin aynı merkezi VRF sistemi içerisinde karşılanmasına olanak sağlar.

Özellikle eş zamanlı ısıtma ve soğutmanın sık gerçekleştiği yapılarda ısı geri kazanımının enerji verimliliği açısından avantajı daha belirgin hale gelebilir.

Ofis ve İş Merkezlerinde Kullanım

Büyük ofislerde cephe yönü, kişi sayısı, bilgisayarlar ve diğer elektronik ekipmanlar nedeniyle mahaller arasında önemli ısı yükü farklılıkları oluşabilir.

Toplantı odası kısa süre içerisinde yoğun bir soğutma yüküne ulaşırken daha az kullanılan bir bölümde ısıtma gerekebilir.

KXZR2 Hi-COP, farklı bölümlerin bağımsız iklimlendirme taleplerinin merkezi sistem içerisinde yönetilmesine yardımcı olur.

Bu özellik, özellikle büyük ve bölümlere ayrılmış ticari yapılarda önemli bir avantajdır.

KXZR2 Hi-COP Nerelerde Kullanılabilir?

KXZR2 Hi-COP 16–36 HP, kapasite ve proje hesaplarının uygun olması halinde birçok büyük ticari yapıda değerlendirilebilir.

Oteller, iş merkezleri, ofis binaları, sağlık yapıları, alışveriş alanları, eğitim tesisleri, restoranlar, karma kullanımlı binalar ve çok katlı ticari yapılar başlıca uygulama alanları arasında yer alabilir.

Ancak yalnızca bina türüne bakılarak VRF sistemi seçilmemelidir.

Projenin gerçek ısı kaybı ve ısı kazancı hesapları, eş zamanlı yük profili ve çalışma saatleri mutlaka dikkate alınmalıdır.

KXZR2 ile KXZR2 Hi-COP Arasındaki Fark

Standart KXZR2 ve KXZR2 Hi-COP, ısı geri kazanımlı VRF ürün ailesinin iki farklı sistem yaklaşımıdır.

Her iki çözüm de eş zamanlı ısıtma ve soğutma ihtiyacına yönelik kullanılabilirken Hi-COP kombinasyonları özellikle yüksek enerji verimliliği hedeflenerek yapılandırılmıştır.

Mitsubishi Heavy Industries'in teknik kataloğunda standart KXZR2, önceki model ve KXZR2 Hi-COP sistemlerinin EER/COP değerleri karşılaştırmalı olarak gösterilmektedir. Hi-COP seçenekleri bu karşılaştırmada verimlilik odaklı alternatif olarak konumlanmaktadır.

Dolayısıyla seçim yalnızca HP kapasitesine göre değil, binanın yıllık kullanım profili ve enerji performansı hedeflerine göre yapılmalıdır.

KXZ2 ile KXZR2 Hi-COP Arasındaki Fark

KXZ2 ve KXZR2 Hi-COP arasındaki en önemli fark sistem mimarisidir.

KXZ2, 2 borulu ısı pompalı VRF sistemidir.

KXZR2 Hi-COP ise 3 borulu, ısı geri kazanımlı ve yüksek verimlilik odaklı VRF çözümüdür.

2 borulu sistemlerde iç ünitelerin genel çalışma modu sistem yapısına bağlıyken, ısı geri kazanımlı KXZR2 sisteminde farklı mahallerde eş zamanlı ısıtma ve soğutma gerçekleştirilebilir.

Bu nedenle özellikle karma ısı yüklerine sahip yapılarda KXZR2 Hi-COP önemli bir alternatif oluşturur.

Projelendirmede Dikkat Edilmesi Gerekenler

KXZR2 Hi-COP gibi yüksek kapasiteli bir VRF sisteminde doğru cihaz seçimi yalnızca toplam HP değerinin belirlenmesi anlamına gelmez.

İç ünite kapasiteleri, eş zamanlı çalışma oranları, boru uzunlukları, kot farkları, dış ünite konumu, elektrik altyapısı, kontrol sistemi ve ısı geri kazanım dağıtım elemanları birlikte değerlendirilmelidir.

Ayrıca dış ünitelerin yeterli hava akışına sahip olması ve bakım için gerekli servis mesafelerinin bırakılması gerekir.

Bu nedenle sistem tasarımı üreticinin güncel mühendislik dokümanları esas alınarak gerçekleştirilmelidir.

KXZR2 Hi-COP'un Öne Çıkan Özellikleri

Mitsubishi Heavy Industries KXZR2 Hi-COP; 3 borulu ısı geri kazanım teknolojisi, eş zamanlı ısıtma-soğutma, yüksek verimlilik odaklı Hi-COP konfigürasyonu, VTCC kontrolü, sürekli ısıtma kapasitesi kontrolü ve 1000 metreye kadar toplam borulama özellikleriyle büyük ticari projelere yönelik kapsamlı bir VRF çözümü sunmaktadır.

Bu özellikler özellikle uzun çalışma sürelerinin ve farklı mahal ihtiyaçlarının bulunduğu yapılarda önem kazanır.

Tetra Elektromekanik ile KXZR2 Hi-COP Çözümleri

Tetra Elektromekanik, ticari ve endüstriyel iklimlendirme projelerinde VRF sistemlerinin seçiminden sistem konfigürasyonunun oluşturulmasına kadar proje ihtiyaçlarına yönelik çözümler sunmaktadır.

KXZR2 Hi-COP gibi ısı geri kazanımlı sistemlerde dış ünite kapasitesi tek başına yeterli bir seçim kriteri değildir.

Binanın eş zamanlı ısıtma-soğutma profili, iç ünite dağılımı, borulama altyapısı, kontrol ihtiyaçları ve dış ünite yerleşimi birlikte değerlendirilmelidir.

Bu yaklaşım, sistemin proje şartlarına uygun şekilde oluşturulmasına yardımcı olur.

Sonuç

Mitsubishi Heavy Industries KXZR2 Hi-COP 16–36 HP, yüksek enerji verimliliği ile eş zamanlı ısıtma ve soğutma kabiliyetinin birlikte istendiği ticari projelere yönelik 3 borulu ısı geri kazanımlı VRF çözümüdür.

Hi-COP konfigürasyonu özellikle enerji performansına odaklanırken; VTCC kontrolü, ısı geri kazanım çalışma prensibi, geniş borulama olanakları ve çok sayıda iç üniteyi destekleyen sistem yapısı büyük yapılarda esnek bir iklimlendirme altyapısı oluşturulmasına yardımcı olur.

Otel, ofis, iş merkezi ve karma kullanımlı yapılarda sistemin gerçek avantajı, doğru kapasite seçimi ve binanın eş zamanlı ısıtma-soğutma profilinin doğru analiz edilmesiyle ortaya çıkar.

Tetra & Tetramech

Tetra Elektromekanik ve Gürcistan yapılanması Tetramech, iklimlendirme ve elektromekanik projelerde ürün seçimi, projelendirme ve uygulama süreçlerine yönelik çözümler sunmaktadır.

KXZR2 Hi-COP gibi yüksek verimli VRF sistemlerinde kapasite hesabı, dış ünite kombinasyonu, iç ünite dağılımı, eş zamanlı yük analizi, borulama ve kontrol altyapısı birlikte değerlendirilerek projeye uygun sistem çözümü oluşturulabilir.

Sıkça Sorulan Sorular

KXZR2 Hi-COP nedir?

Mitsubishi Heavy Industries'in enerji verimliliğine odaklanan 3 borulu ısı geri kazanımlı VRF sistemidir. Farklı mahallerde eş zamanlı ısıtma ve soğutmaya yönelik tasarlanmıştır.

KXZR2 Hi-COP ile standart KXZR2 arasındaki fark nedir?

Her ikisi de ısı geri kazanımlı VRF ailesindedir. Hi-COP kombinasyonları özellikle daha yüksek enerji verimliliğine odaklanan sistem seçenekleri olarak sunulmaktadır.

KXZR2 Hi-COP aynı anda ısıtma ve soğutma yapabilir mi?

Evet. Sistem eş zamanlı ısıtma ve soğutma uygulamalarına yönelik ısı geri kazanımlı 3 borulu yapıdadır.

KXZR2 Hi-COP 16 HP kaç kW?

16 HP Hi-COP kombinasyonu üretici tablosunda 45 kW nominal soğutma ve 45 kW nominal ısıtma kapasitesiyle listelenmektedir.

KXZR2 Hi-COP'un toplam borulama mesafesi nedir?

Mitsubishi Heavy Industries dokümanında toplam boru uzunluğu 1000 metreye kadar, maksimum boru hattı ise 160 metreye kadar belirtilmektedir.

Hangi soğutucu akışkanı kullanır?

İlgili KXZR2 Hi-COP kombinasyonları üretici teknik dokümanında R410A soğutucu akışkanla listelenmektedir.

KXZR2 Hi-COP hangi projelerde kullanılabilir?

Kapasite hesaplarının uygun olması halinde otel, ofis, iş merkezi, sağlık tesisi, karma kullanımlı yapı ve farklı büyük ticari projelerde değerlendirilebilir.

Hi-COP sistemi her projede daha az enerji tüketir mi?

Gerçek enerji tüketimi binanın yük profiline, dış hava koşullarına, çalışma sürelerine, iç ünite kullanımına ve eş zamanlı ısıtma-soğutma oranına bağlıdır. Bu nedenle proje bazında enerji analizi yapılmalıdır.
