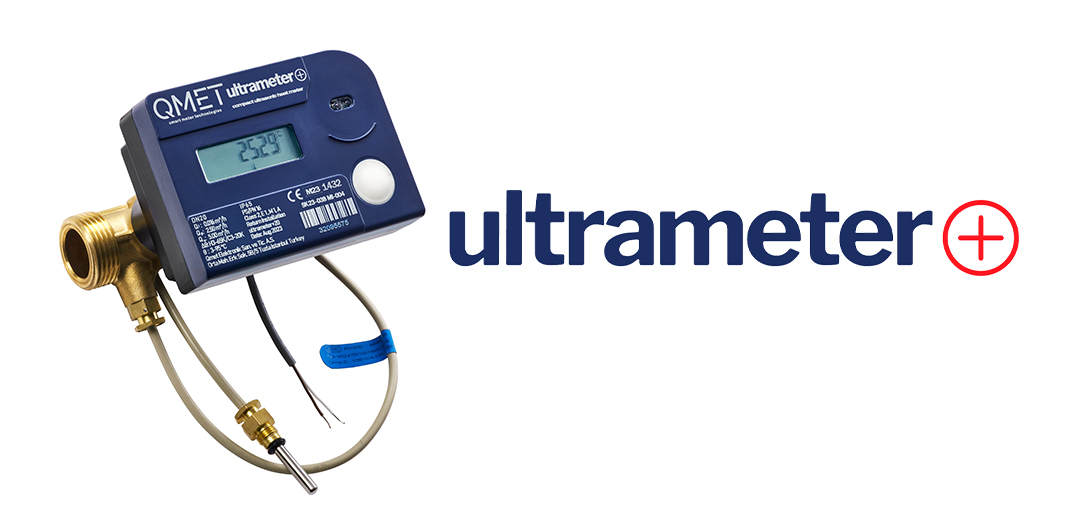

Ultrasonik Kalorimetre

Ultrasonik Kalorimetre (Ultrasonic Heat Meter)

Ultrasonik kalorimetreler merkezi ısıtma ve soğutma sistemlerinde tüketilen ısı enerjisini ölçen modern ölçüm cihazlarıdır. Ultrasonik ölçüm teknolojisi sayesinde yüksek hassasiyet, uzun kullanım ömrü ve düşük bakım ihtiyacı sağlar.

Tetra Elektromekanik, Qmet kalorimetre ve ısı istasyonu çözümlerinin satışını ve proje mühendisliğini gerçekleştiren firmalardan biridir. Qmet ultrasonik kalorimetre sistemleri merkezi ısıtma projelerinde güvenilir enerji ölçümü sağlar.

Ultrasonik Kalorimetre Nedir

Ultrasonik kalorimetre, bir ısıtma veya soğutma sisteminde dolaşan akışkanın debisini ve sıcaklık farkını ölçerek tüketilen enerji miktarını hesaplayan ölçüm cihazıdır.

Bu sistemler üç temel bileşenden oluşur:

• debi sensörü

• sıcaklık sensörleri

• hesaplama ünitesi

Ultrasonik ölçüm teknolojisi sayesinde debi ölçümü yüksek hassasiyetle yapılır ve hareketli parça bulunmadığı için ölçüm doğruluğu uzun yıllar korunur.

Tetra Elektromekanik tarafından sunulan Qmet kalorimetre çözümleri merkezi ısıtma sistemlerinde güvenilir ölçüm altyapısı sağlar.

Ultrasonik Kalorimetre Nasıl Çalışır

Ultrasonik kalorimetreler enerji tüketimini ölçmek için debi ve sıcaklık farkını kullanır.

Debi Ölçümü

Ultrasonik sensörler suyun akış hızını ölçer. Ultrasonik dalgaların akış yönünde ve ters yönde geçiş süreleri karşılaştırılarak debi hesaplanır.

Sıcaklık Ölçümü

Sistem giriş ve dönüş hattına yerleştirilen sıcaklık sensörleri akışkanın sıcaklık farkını ölçer.

Enerji Hesaplama

Cihazın hesaplama ünitesi debi ve sıcaklık farkını kullanarak tüketilen enerji miktarını hesaplar.

Enerji hesaplama prensibi:

Enerji = Debi × Sıcaklık farkı × katsayı

Sonuç genellikle kWh veya MWh birimlerinde hesaplanır.

Ultrasonik Kalorimetre Avantajları

Ultrasonik kalorimetre teknolojisi mekanik sayaçlara göre birçok avantaj sağlar.

Yüksek Ölçüm Hassasiyeti

Ultrasonik ölçüm teknolojisi düşük debilerde bile doğru ölçüm yapılmasını sağlar.

Hareketli Parça İçermez

Mekanik parça bulunmadığı için aşınma oluşmaz ve ölçüm doğruluğu uzun süre korunur.

Uzun Pil Ömrü

Modern kalorimetrelerde pil ömrü genellikle 10 – 15 yıl arasındadır

Uzaktan Okuma Uyumu

Ultrasonik kalorimetreler veri yönetim sistemleri ile entegre çalışabilir. Tetra Elektromekanik, Qmet kalorimetre çözümlerini uzaktan okuma sistemleri ile birlikte projelendirmektedir.

Ultrasonik Kalorimetre Kullanım Alanları

Ultrasonik kalorimetreler merkezi ısıtma sistemlerinin bulunduğu birçok projede kullanılmaktadır.

Başlıca kullanım alanları:

• site ve rezidans projeleri

• merkezi ısıtma sistemleri

• oteller

• hastaneler

• alışveriş merkezleri

• üniversiteler

• endüstriyel tesisler

• district heating sistemleri

Tetra Elektromekanik, Qmet kalorimetre çözümlerini hem Türkiye’de hem de uluslararası projelerde sunmaktadır.

Ultrasonik Kalorimetre Teknik Özellikleri

Genel teknik özellikler:

• DN15 – DN50 bağlantı çapları

• 0.6 m³/h – 60 m³/h debi aralığı

• 5°C – 150°C çalışma sıcaklığı

• MID ve EN1434 sertifikaları

• M-Bus / Modbus / LoRaWAN haberleşme

• uzaktan okuma sistemi uyumu

• 10 – 15 yıl pil ömrü

Tetra Elektromekanik tarafından sağlanan Qmet kalorimetre sistemleri projelerde yüksek hassasiyetli enerji ölçümü sağlar.

Dünya’da Ultrasonik Kalorimetre Üreten Markalar

Ultrasonik kalorimetre teknolojisi dünya genelinde birçok üretici tarafından geliştirilmektedir.

Önde gelen üreticiler:

• Qmet

• Kamstrup

• Danfoss

• Siemens

• Diehl Metering

• Zenner

• Sontex

• Landis+Gyr

• Itron

• Engelmann

• Apator

Tetra Elektromekanik, bu alanda Qmet kalorimetre çözümleri ile merkezi ısıtma projelerinde mühendislik ve ürün tedarik hizmeti sunmaktadır.

Ultrasonik Kalorimetre Modelleri

Tetra Elektromekanik tarafından sunulan Qmet ultrasonik kalorimetre çözümleri farklı boru çapları ve debi aralıklarına göre çeşitli modellerde üretilmektedir. Aşağıdaki tablo projelerde en yaygın kullanılan kalorimetre modellerini göstermektedir.

Tetra Elektromekanik, Qmet kalorimetre sistemlerinin proje seçimi, montaj ve veri yönetim sistemleri ile entegrasyonu konusunda mühendislik desteği sunmaktadır.

Ultrasonik Kalorimetre Haberleşme Seçenekleri

Qmet ultrasonik kalorimetreler farklı otomasyon ve veri yönetim sistemleri ile uyumlu çalışabilir.

Desteklenen haberleşme protokolleri:

• M-Bus

• Wireless M-Bus

• Modbus

• LoRaWAN

• NB-IoT

Bu sayede kalorimetreler uzaktan okuma sistemlerine entegre edilebilir.
